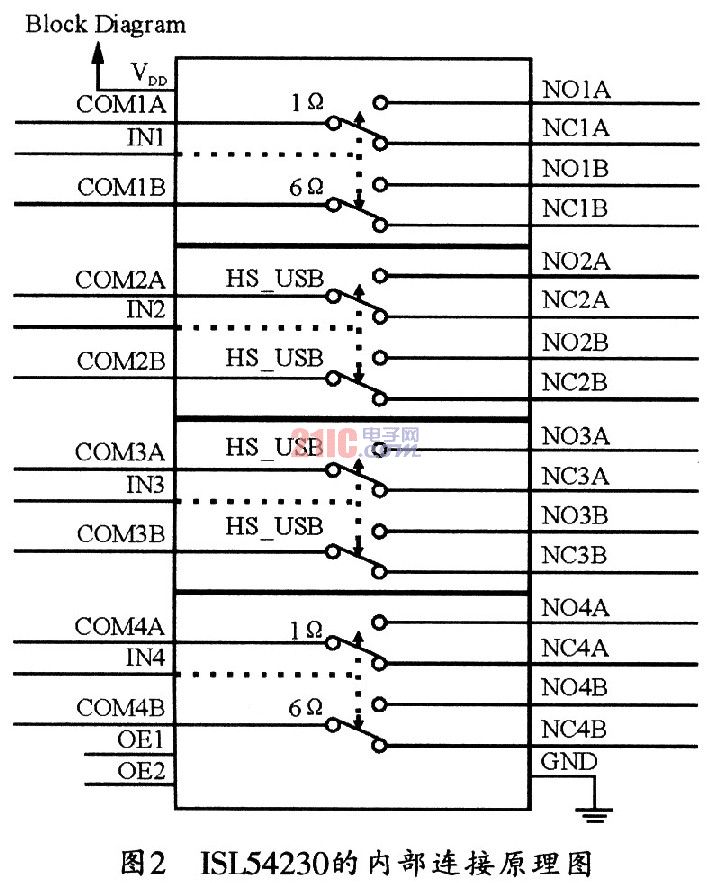

ISL54230開關芯片采用TQFN小型封裝,圖1所示是其引腳排列圖。圖2為其內部連接功能圖。芯片各引腳的功能如下:
OE1,OE2:分別為1、2通道開關的使能控制端;
IN1~I(xiàn)N4:分別為l~4通道開關輸入選擇端;
COM_lA,COM_2A:分別為HS開關通道l和通道2的公共A端;
COM_1B,COM_2B:分別為HS開關通道1和通道2的公共B端;
COM_3A,COM_4A:分別為6Ω開關通道3和通道4的公共A端;
COM_3B,COM_4B:分別為1Ω開關通道3和通道4的公共B端;
NC_1A(B)~NC_4A(B):8個常閉開關端;
NO_1A(B)~NO_4A(B):8個常開開關端;
VDD:電源端口;
GND:接地端。
