DS1620引腳圖及引腳功能說明DS1620引腳圖及引腳功能說明

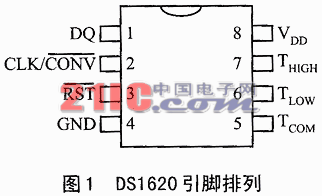

DS1620采用8腳DIP封裝或8腳SOIC封裝。引腳排列如圖1所示，引腳功能說明如表1所列。
表1 DS1620引腳功能說明
引 腳
| 名 稱
| 功 能
|
1
| DQ
| 三線制的數據輸入/輸出
|
2
| CLK/CONV
| 三線制的時鐘輸入和標準轉換輸入
|
3
| RST
| 三線制的復位輸入
|
4
| GND
| 地
|
5
| TCOM
| 溫度高/低限觸發輸出
|
6
| TLOW
| 溫度低限觸發輸出
|
7
| THIGH
| 溫度高限觸發輸出
|
8
| VDD
| 3～5V電源
|
