并行比較式AD轉換器原理
并行比較式AD轉換器原理

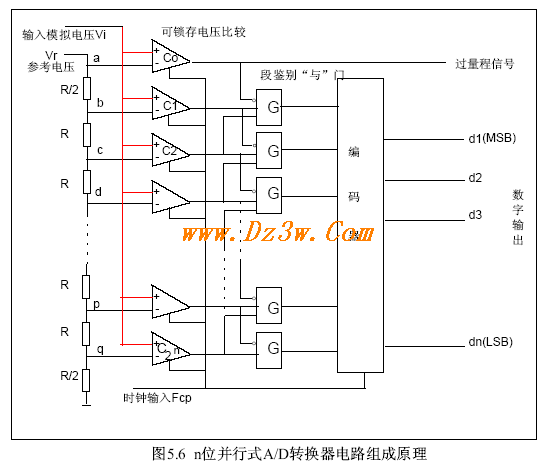

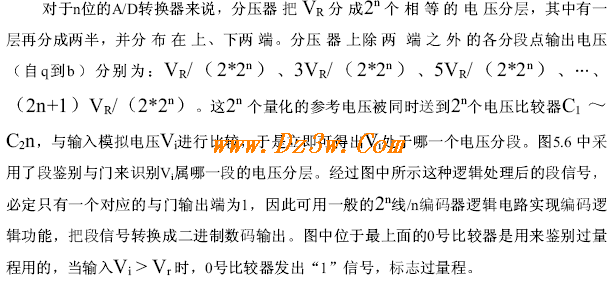

并行比較式AD轉換器電路的基本組成如圖5.6所示。這種電路結構，n位的AD轉換器需要用2^n+1個電阻串聯組成分壓器，上、下兩端兩個電阻的阻值為側2，其余2^n-1個電阻的阻值均為R，分壓器上加參考電壓VR。顯然，除了上、下 兩端的兩個電阻以外，其余各電阻上電壓降均為VR/2^n。也就是說，此分壓器把參考電壓VR分成了2^n個分層的量化電壓，上、下兩端的兩個電阻各分得半層的量化電壓，對應l/2LSB。這樣的配置可實現1/2LSB偏置，使量化誤差變成士1/2LSB。
