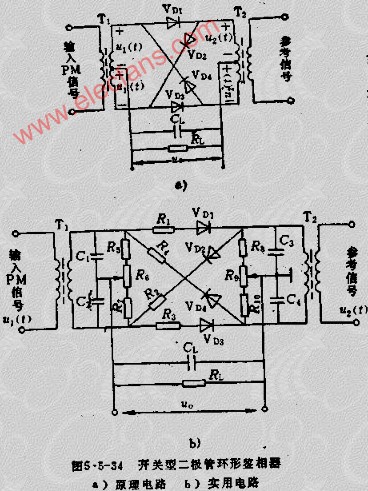

原理電路見圖5.5-34A,令

這種電路的分析與兩個輸入信號的相對大小有密切關系，在大多數實際應用中，鑒相器的一個輸入電壓比另一個大得多，結果分析可大為簡化。

當滿足U1》U2時，二極管處于開關開作狀態，其“開”或“關”僅由U1（T）決定，而與U2（T）無關。采用開關函數法分析，當二極管為理想（即二極管正向電阻為零，反向電阻為無窮大）時，可得

式中 R11為U1（T）的內阻，R12為U1（T）的內阻。在匹配情況下：

可見當U1》U2時，開關型環形鑒相器具有正弦鑒相特性。當φ在0~X/6范圍內，可實現線性鑒相。
