無線通信系統組成及基本原理
無線通信系統組成及基本原理

1.通信系統的組成

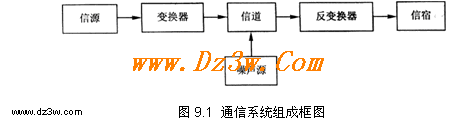

通信系統就是用電信號（或光信號）傳遞消息的各所需設備的總和，其基本組成框圖如圖9.1所示。

信源發出的語音、文字、圖像等消息首先通過變換器中的輸入變換器變為基帶信號，再經過變換器中的調制設備變換為可在信道中傳送的頻帶信號，經信道傳送到接收端，再經過相反的過程，最后到達信宿。這就是一個通信過程的簡單描述。本章及下一章所討論的調制解調設備就屬于變換器與反變換器的一部分。



2.無線通信系統的組成及工作流程

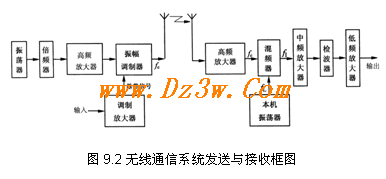

一個典型的無線通信系統的發送、接收系統方框圖如圖9.2所示（這里我們以無線電調幅廣播通信系統為例）。



圖9.2中，在發送端振蕩器用來產生高頻信號，倍頻器將振蕩器產生的高頻信號頻率整數倍升高到所需值，高頻功率放大器用來放大載波功率，語音或其它低頻輸入信號經調制放大器作為基帶信號，送入調制器，調制器將輸入基帶信號調制到高頻載波信號上，變為已調信號并以足夠大的功率通過天線發送出去。

在接收端，高頻放大器把接收到的有用頻率信號進行初步的選擇和放大，高頻放大器輸出的載頻為fc的已調信號和本機振蕩器所提供的頻率為fL的高頻等幅信號共同輸入混頻器，混頻器輸出中頻已調信號，再經過解調器解調，恢復出原基帶信號，經低頻放大后輸出。

以上就是無線電廣播通信系統的整個信號流通過程，正如上一節所說，該通信系統的各設備主要是高頻設備。
