On Semi公司的NCP1654是一個用于連續導電模式（CCM）功率因數校正步升式預轉換器的控制器。它以固定的頻率模式控制電源開關導電時間（PWM）并依賴于瞬時線圈電流。



電路采用SO8封裝結構，實現了外部組件數量的最小化并極大簡化了PFC設備。它還具有高安全性保護特性，使得NCP1654成為一個用于耐用、緊湊型PFC控制器的驅動器，就像一個高效的輸入電源失控箝位電路。



NCP1654主要特性



• 滿足IEC61000-3-2標準要求



• 平均電流持續導電模式



• 快速瞬態響應



• 極少的外部組件



• 非常低的啟動電流（<75μA）



• 非常低的關斷電流（<400μA）



• 低運行功耗



• 1.5A推拉輸出電路門驅動



• 精確的完全集成65/133/200kHz振蕩器



• 用于逐周期占空比例控制的閉回路PWM



• 內部平衡的內反射



• 滯后的欠壓鎖定



• 用于平穩啟動運行的軟啟動



• 關斷功能



• 引腳到引腳符合工業標準要求



• 無鉛元件

NCP1654安全特性



• 突入電流檢測



• 過電壓保護



• 用于開放環路檢測或關斷的欠壓檢測



• 掉電檢測



• 軟啟動



• 精確的過電流限制

NCP1654內部結構圖

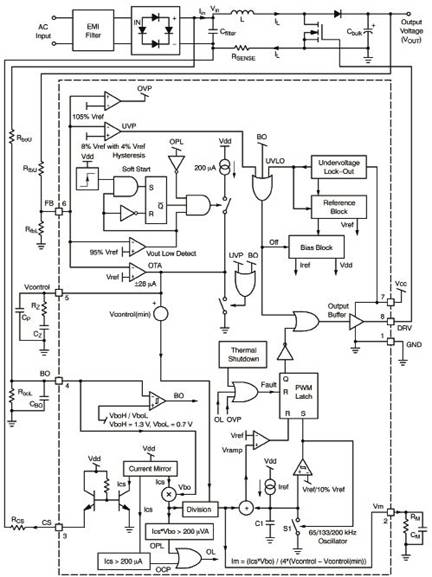

圖1 NCP1654功能方框圖

NCP1654應用電路圖

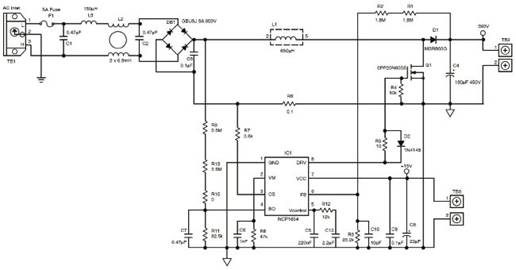

圖2 NCP1654應用電路：300W 65kHz功率因素修正電路



NCP1654典型應用



• 平板電視、臺式機



• 交流適配器



• 白色家電，其它離線式開關電源

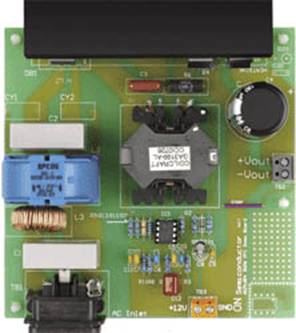

圖3 NCP1654EVB評估板外形圖



NCP1654EVB評估板



NCP1654EVB是一個用于高效驅動連續導電模式（CCM）步升式預轉換器的功率因數控制器。NCP1654可以運行在跟隨升壓（Follower Boost）模式下，從而直接大幅降低預轉換器的尺寸和成本。NCP1654是一個持續導電模式、固定頻率的控制器（65kHz）。在滿負載和低線性條件下，被選擇的線圈（650µH）將峰到峰電流紋波限制在正弦曲線峰值36%的范圍內。

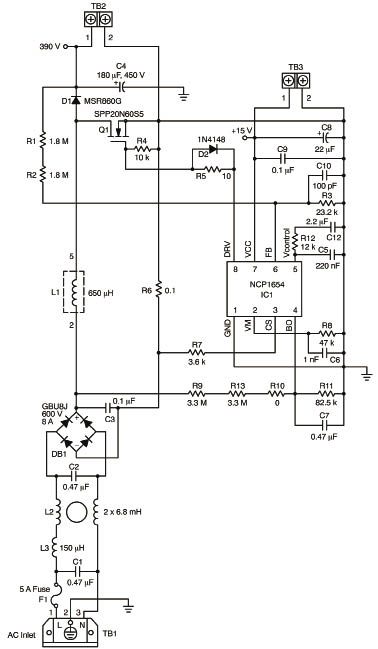

圖4 NCP1654EVB評估板電路圖



NCP1654EVB評估板主要特性



• 快速瞬態響應



• 低運行功耗



• 突入電流探測



• 過電壓保護



• 掉電檢測
