主叫號碼識別接收器HT9030中文資料

主叫號碼識別接收器HT9030中文資料

1. 概述

　　

主叫號碼顯示業務(簡稱CID業務)是向被叫電話用戶提供的一種新的服務項目。它是指在被叫用戶終端設備上顯示主叫號碼、呼叫時間等主叫識別信息并進行存儲，以供用戶查閱的一種服務項目。此業務已在我國的各大城市相繼開放,基本方式是交換機將主叫號碼等信息以頻移鍵控(FSK)或雙音多頻(DTMF)的方式通過局間信令系統(如No.7)傳遞給終端交換機，如圖1所示。我國采用的是FSK制式，在下面的論述中均以此為例。主叫識別信息傳送的具體時機如圖2 所示。

　　

HOLTEK公司研制的主叫號碼識別接收器 HT9030是一種采用CMOS工藝制造的低功耗的集成電路。它能夠接收符合貝爾中心TR－NWT－000030規范的物理層信號，主要應用于接收、顯示交換機發送的主叫號碼和有關信息的產品中。該器件還可提供低電壓檢測電路、掉電電路、載波檢測電路和振鈴檢測電路，以便于系統應用。

　　

　　主叫號碼顯示識別集成電路HT9030主要有如下特點：

　　●BELL 202 FSK解調；

　　●振鈴檢測輸入、輸出；

　　●載波檢測輸出；

　　●低電壓檢測輸出；

　　●掉電工作模式；

　　●輸入靈敏度高；

　　●采用3.58MHz晶振或陶瓷振蕩器。

2. HT9030引腳排列和引腳功能

　　

　　HT9030采用雙列直插16腳封裝，引腳排列及內部結構如圖3所示。各引腳功能如下：

　　

　　VDD、VSS：分別是正電源和地；

　　TIP、RING：分別連接至電話線的兩端。工作時，TIP、RING應與電話線引出端分別串接0.1μF的電容器，以實現電話線之間的直流隔離；

　　RDET1：通過衰減網絡檢測振鈴能量并啟動振蕩器和鈴流檢測電路；

　　RDET2：通過衰減網絡將振鈴信號耦合至鈴流檢測電路；

　　LBIN：低電壓檢測輸入端；

　　RTIME：此端外接RC網絡，因此，此端在鈴流信號的峰值間的電壓低于2.2伏。它控制內部上電并激活局部電路以判斷來電是否有效；

　　PDWN：此端為高電平時，芯片處于掉電模式；為低電平時，芯片被激活；

　　X1、X2：外接3.58MHz晶振或陶瓷振蕩器；

　　LBPUT：當LBIN端的電壓低于內部參考電壓時，輸出高電平，否則輸出低電平；

　　RDET：當檢測到有效振鈴信號時，此端口變低。該腳與PDWN腳相連時可自動上電；

　　CDET：當檢測到電話線上的有效載頻時，此端口變低。芯片內置延時電路，允許載頻的瞬時偏移。此腳與PDWN腳相連可用于自動上電；

　　DOUT：當CDET腳處于低電平時，此端輸出解調信號，數據流包括交替的1、0和150ms的標記信號，標記信號位于數據的前端。其它時間，端口保持高阻態。

　　

　　芯片內部由時鐘產生電路、振鈴檢測電路、掉電控制電路、欠壓檢測電路以及BELL 202 FSK解調電路組成。振鈴檢測電路的作用是檢測電話線路上的振鈴信號，當檢測到有效的鈴流信號時，芯片的12腳輸出低電平，同時觸發時鐘產生電路和掉電控制電路，從而使整個芯片處于工作狀態。然后，緊隨鈴流的BELL 202 FSK信號從芯片的1、2腳輸入，經放大器、帶通濾波器、解調器和有效數據檢測電路，將主叫號碼信息從14腳輸出。

3. HT9030應用電路

　　

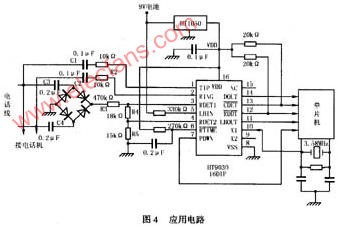

　　HT9030與單片機的接口電路如圖4所示。其工作過程如下：當有主叫用戶呼叫時，交換機就通過電話線向被叫用戶發送振鈴信號。鈴流信號通過直流隔離電容C3、C4、整流橋、衰減網絡R3、R4、R5后，經RDET1啟動片內振蕩器并將信號耦合至芯片內的鈴流檢測電路。HT9030檢測到鈴流信號之后，在RDET腳輸出低電平。當單片機檢測到該信號時，就將PDWN腳置低，激活HT9030。在振鈴的間隙，交換機向被叫用戶以FSK的形式傳送主叫信息。信號從C1、C2、R1、R2耦合輸入至TIP、RING兩端，進入芯片解碼電路，若解碼成功，CDET變低，解碼信號從DOUT腳輸出。單片機收到主叫號碼后，可以存儲在相應的存儲單元中，也可以通過顯示器顯示。本文介紹的是典型的應用電路。若增加一些附加電路，可以完成更復雜的功能，諸如查閱未接聽電話的信息，緊急援助中心可通過此功能更有效地找到當事人的位置等。
