小功率極性反轉電源轉換器ICL7660中文資料
ICL7660是Maxim公司生產的小功率極性反轉電源轉換器。該集成電路與
TC7662ACPA MAX1044的內部電路及引腳功能完全一致，可以直接替換。 （1）ICL7660特性
ICL7660的靜態電流典型值為170μA，輸入電壓范圍為1.5-10V，(Intersil公司ICL7660A輸入電壓范圍為1.5-12）工作頻率為10 kHz只需外接10 kHz的小體積電容，只需外接10μF的小體積電容效率高達98％合輸出功率可達700mW（以DIP封裝為例），符合輸出100mA的要求。
(2)內部電路與引腳功能
ICL7660提供DIP、SO，μMAX TO-99等封裝形式。.

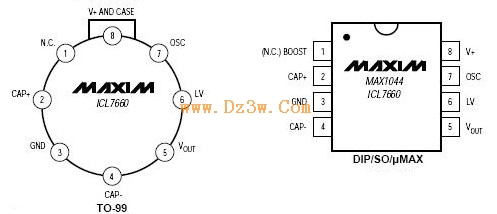

圖1 ICL7660引腳圖
引腳號
| 引腳符號
| 引腳功能
|
1
| N.C
| 空腳
|
2
| CAP+
| 儲能電容正極
|
3
| GND
| 接地
|
4
| CAP-
| 儲能電容負極
|
5
| VOUT
| 負電壓輸出端
|
6
| LV
| 輸入低壓電壓控制端，輸入電壓低于3.5V時，該腳接地，輸入電壓高于5V時，該腳必須懸空。
|
7
| OSC
| 工作時鐘輸入端
|
8
| V+
| 電源輸入端
|
(3)ICL7660應用電路
ICL7660主要應用在需要從十5V邏輯電源產生一5V電源的設備中，如數據采集、手持式儀表（PDA、掌上電腦）、運算放大器電源、便攜式電話等。ICL7660有兩種工作模式：轉換器、分壓器。‘作為轉換器時，該器件可將1.5-10V范圍內的輸人電壓轉換為相應的負電壓；在分壓模式下工作時，它將輸入電壓一分為二。ICL7660作為分壓器時的應用電路如圖7所示。

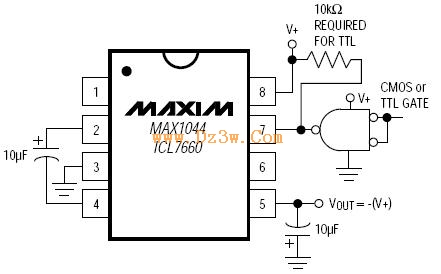

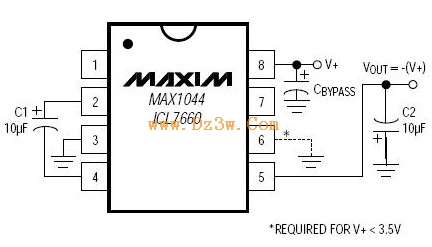

圖2 基本負電壓轉換器
圖3 負電壓升壓轉換器和低壓連接

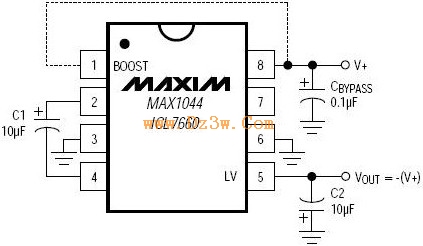

圖4 負電壓轉換器，增強型

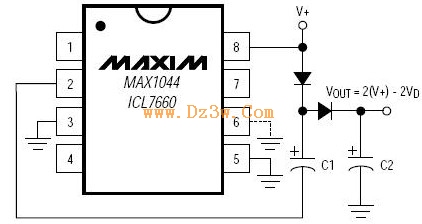

圖5 電壓倍增器

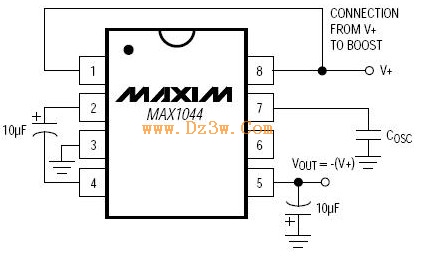

圖6 ICL7660外部時鐘電路

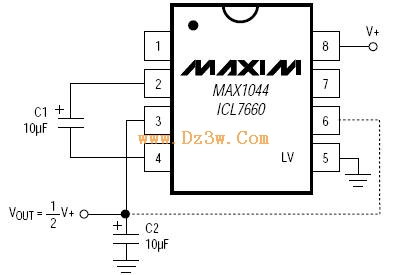

圖7 ICL7660 分壓器
