【圖】低噪聲雙運放JRC4558中文資料

(2024/1/30 11:00:00)

低噪聲雙運放JRC4558中文資料
低噪聲雙運放JRC4558中文資料

JRC4558概述與特點

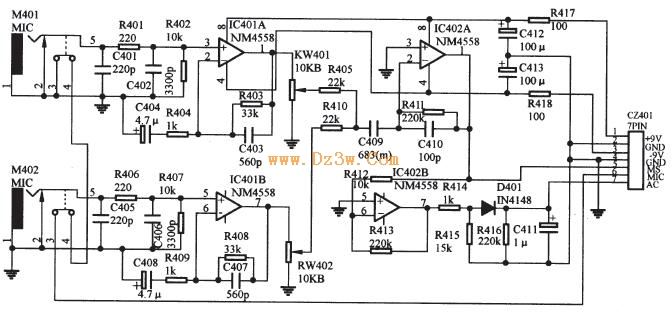

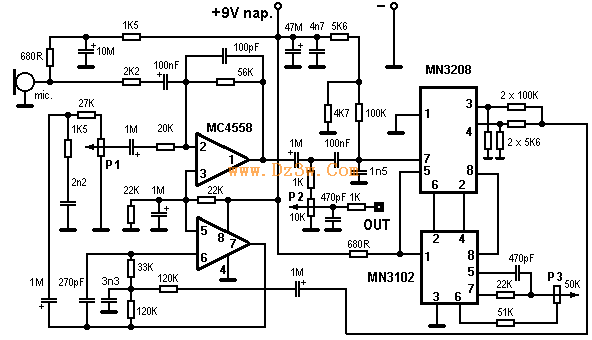

JRC4558是低噪聲雙運算放大器集成電路,最適用于作有源濾波器,補償放大器,音頻前置放大器,均衡放大器以及在電子儀器,儀表中用作各種線路的放大器.

JRC4558的特點：

1)內含相位補償回路;

2)噪聲低,Vni=2.5μV;

3)速度高,頻帶寬,fT=3MHz;

4)采用雙列直插8腳塑料封裝(DIP8)和微形的雙列8腳塑料封裝(SOP8).

JRC4558方框圖與引出端功能

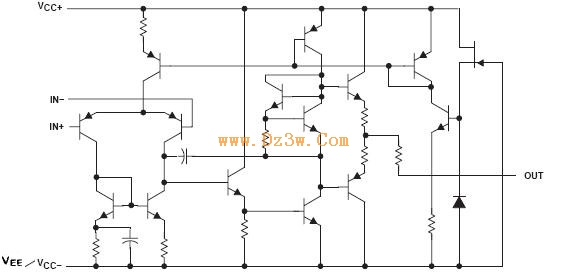

圖1 4558內部電路圖

4558引腳圖

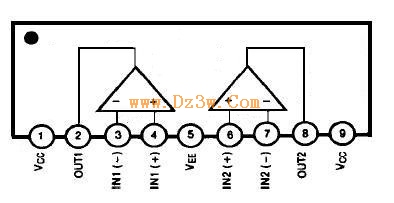

圖2 4558 單列引腳圖

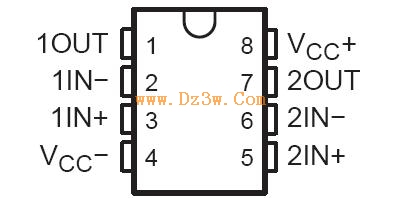

圖3 4558 雙列引腳圖

4558引腳功能：（雙列引腳）

1腳通道1輸出

2腳通道1反相輸入

3腳通道1同相輸入

4腳電源負

5腳通道2同相輸入

6腳通道2反相輸出

7腳通道2輸出

8腳電源正

4558參數

最大額定值：

參數		符號	數值	單位
Supply Voltage 電源電壓		Vcc	±22	V
Differential Input Voltage 差分輸入電壓		VI(DIFF)	±18	V
Input Voltage 輸入電壓		VI	±15	V
Operating Temperature工作溫度		TOPR	0~ +17	℃
Power Dissipation 功耗	DIP-8 貼片封裝	PD	600	mV
Power Dissipation 功耗	SOP 8 普通封裝	PD	400	mV
Storage Temperature Range 儲存溫度范圍		TSTG	-65~+150	℃

電氣特性：

參數	符號	測試條件	最小	典型	最大	單位
電源電流，所有的放大器，無負載	Icc			2.3	4.5	mA
Input offset voltage 輸入失調電壓	VIO	Rs<10KΩ		2	6	mV
Input offset current 輸入失調電流	IIO			5	200	nA
Input bias current 輸入偏置電流	IBIAS			30	500	nA
Large signal voltage gain 大信號電壓增益	GV	Vo(p-p)= ±10V, RL≤2kΩ	20	200		V/mV
Common Mode Input Voltage Range 共模輸入電壓范圍	VI(R)		±12	±13		V
Common Mode Rejection Ratio 共模抑制比	CMRR	Rs ≤10kΩ	70	90		dB
Supply Voltage Rejection Ratio 電源電壓抑制比	PSRR	Rs ≤10kΩ	76	90		dB
Output Voltage swing 輸出電壓擺幅	Vo(p-p)	RL≥10kΩ		±12	±14	V
Power Consumption 功耗	Pc			70	170	mV
Slew Rate 擺率	SR	Vi=±10V, RL≥2kΩ, CL≤100pF	1.2	2.2		V/μS
Rise Time 上升時間	TRIS	Vi=±20mV, RL≥2kΩ, CL≤100pF		0.3		μs
Overshoot 上過沖	OS	Vi=±20mV, RL≥2kΩ, CL≤100pF		15		%
Input Resistance輸入電阻	Ri		0.3	2		MΩ
Output Resistance 輸出電阻	Ro			75		Ω
Total Harmonic Distortion 總諧波失真	THD	f=1KHz, Av=20dB, RL=2kΩ, Vo=2Vpp, CL=100pF		0.008		%
單位增益帶寬	BW		2	2.8		MHZ
