74HCT04/74HC04中文資料

74HCT04/74HC04中文資料

74HC04功能作用：

74HC04/74HCT04是六反相器,高速CMOS器件，低功耗肖特基的TTL(LSTTL)電路 。

74HC04引腳圖:

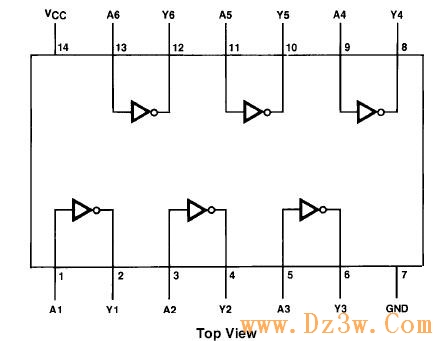

圖1 引腳圖功能

圖2 邏輯圖

74HC04真值表:

圖3 7404真值表

最大額定值
電源電壓	-0.5 to +7.0V
DC輸入電壓	-1.5 to Vcc+1.5V
直流輸出電壓	-0.5 to Vcc+0.5V
鉗位二極管電流	±20mA
直流輸出電流，每個引腳（輸出）	±25mA
功耗	600mW

建議操作條件:

Operating Conditions操作條件		最小	最大	單位
Supply Voltage電源電壓(VCC)		2	6	V
DC輸入或輸出電壓（輸入電壓，輸出電壓）		0	VCC	V
Operating Temp. Range (TA) 工作溫度	MM74HC	-40	+85	℃
	MM54HC	-55	+125	℃
Input Rise or Fall Times輸入上升或下降時間 (tr,tf)	VCC=2.0V		1000	ns
	VCC=4.5V		500	ns
	VCC=6.0V		400	ns

直流電氣特性

Symbol 符號	Parameter 參數	Conditions 條件	VCC	TA=25℃		74HC TA=-40 to 85℃	54HC TA=-55 to 125℃	單位
				典型	Guaranteed Limits 保證極限
VIH	輸入高電平電壓		2.0V		1.5	1.5	1.5	V
			4.5V		3.15	3.15	3.15
			6.0V		4.2	4.2	4.2
VIL	輸入低電平電壓		2.0V		0.5	0.5	0.5	V
			4.5V		1.35	1.35	1.35
			6.0V		1.8	1.8	1.8
VOH	輸出高電平電壓	VIN=VIL 丨IOUT丨≤20 μA	2.0V	2.0	1.9	1.9	1.9	V
			4.5V	4.5	4.4	4.4	4.4
			6.0V	6.0	5.9	5.9	5.9
		VIN=VIL 丨IOUT丨≤4.0 mA 丨IOUT丨≤5.2 mA	4.5V	4.2	3.98	3.84	3.7	V
			6.0V	5.7	5.48	5.34	5.2
VOL	輸出低電平電壓	VIN=VIH 丨IOUT丨≤20 μA	2.0V	0	0.1	0.1	0.1	V
			4.5V	0	0.1	0.1	0.1
			6.0V	0	0.1	0.1	0.1
		VIN=VIH 丨IOUT丨≤4.0 mA 丨IOUT丨≤5.2 mA	4.5V	0.2	0.26	0.33	0.4	V
			6.0V	0.2	0.26	0.33	0.4
IIN	最大輸入電流	VIN=VCC or GND	6.0V		±0.1	±1.0	±1.0	μA
ICC	電源電流	VIN=VCC or GND IOUT=0 μA	6.0V		2.0	20	40	μA

交流電氣特性:

Symbol 符號	Parameter 參數	條件	典型	Guaranteed Limit 保證極限	單位
tPHL,tPLH	最高傳播延遲時間		8	15	ns

AC Electrical Characteristics VCCe2.0V to 6.0V, CLe50 pF, tretfe6 ns (unless otherwise specified)交流電氣特性:

Symbol 符號	Parameter 參數	Conditions條件	VCC	TA =25℃		TA eb40 to 85℃	TA eb55 to 125℃	單位
				典型	保證界限
tPHL,tPLH	最大傳輸延遲時間		2.0V	55	95	120	145	ns
			4.5V	11	19	24	29
			6.0V	9	16	20	24
tTLH,tTHL	Maximum Output Rise and Fall Time最大輸出上升和下降時間		2.0V	30	75	95	110	ns
			4.5V	8	15	19	22
			6.0V	7	13	16	19
CPD	Power Dissipation Capacitance (Note 5)功耗電容	(per gate)		20				pF
CIN	最大輸入電容			5	10	10	10	pF

74HC04應用電路：

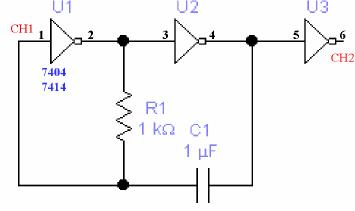

圖4 CMOS 相反器構成震蕩電路

圖5 利用三個反向器組成一個clock 的振蕩器電路
