CD4518/CD4520中文資料
CD4518/CD4520中文資料


CD4518/CC4518是二、十進制（8421編碼）同步加計數器，內含兩個單元的加計數器，其功能表如真值表所示。每單個單元有兩個時鐘輸入端CLK和EN，可用時鐘脈沖的上升沿或下降沿觸發。由表可知，若用ENABLE信號下降沿觸發，觸發信號由EN端輸入，CLK端置“0”；若用CL℃K信號上升沿觸發，觸發信號由CL℃K端輸入，ENABLE端置“1”。RESET端是清零端，RESET端置“1”時，計數器各端輸出端Q1～Q4均為“0”，只有RESET端置“0”時，CD4518才開始計數。CD4518采用并行進位方式，只要輸入一個時鐘脈沖，計數單元Q1翻轉一次；當Q1為1，Q4為0時，每輸入一個時鐘脈沖，計數單元Q2翻轉一次；當Q1=Q2=1時，每輸入一個時鐘脈沖Q3翻轉一次；當Q1=Q2=Q3=1或Q1=Q4=1時，每輸入一個時鐘脈沖Q4翻轉一次。這樣從初始狀態（“0”態）開始計數，每輸入10個時鐘脈沖，計數單元便自動恢復到“0”態。若將第一個加計數器的輸出端Q4A作為第二個加計數器的輸入端ENB的時鐘脈沖信號，便可組成兩位8421編碼計數器，依次下去可以進行多位串行計數。

CD4520/CC4520為二進制加計數器，由兩個相同的內同步4級計數器構成。計數器級為D型觸發器，具有內部可交換CP和EN線，用于在時鐘上升沿或下降沿加計數。在單個單元運算中，EN輸入保持高電平，且在CP上升沿進位。CR線為高電平時，計數器清零。計數器在脈動模式可級聯，通過將Q3連接至下—計數器的EN輸入端可實現級聯，同時后者的CP輸入保持低電平。

CD4518/CD4520極限參數：

DC Supply Voltage Range, (VDD)	-0.5V to +20V
(Voltage Referenced to VSS Terminals)
Input Voltage Range, All Inputs輸入電壓范圍，所有投入	-0.5V to VDD +0.5V
DC Input Current, Any One Input直流輸入電流	±10mA
Operating Temperature Range 工作溫度范圍	-55℃ to +125℃
Storage Temperature Range (TSTG)儲存溫度范圍	-65℃ to +150℃

CD4518/CD4520引腳圖及引腳功能：

引腳	符號	功能
1 9	CLOCK	時鐘輸入端
7 15	RESET	消除端
2 10	ENABLE	計數允許控制端
3 4 5 6	Q1A-Q4A	計數輸出端
11 12 13 14	Q1B-Q4B	計數輸出端
8	VSS	地
16	VDD	電源正

CD4518 CD4520引腳圖

真值表功能：

CL℃K	ENABLE	RESET	ACTION
上升沿	1	0	加計數
0	下降沿	0	加計數
下降沿	X	0	不變
X	上升沿	0	不變
上升沿	0	0	不變
1	下降沿	0	不變
X	X	1	Q0～Q4=0

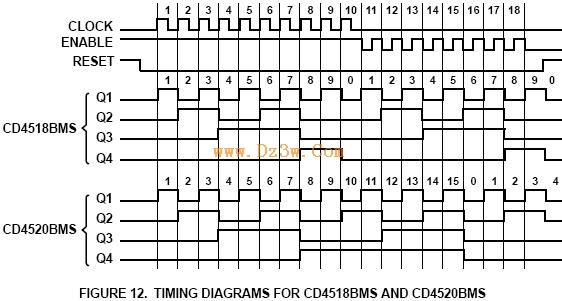

CD4518 CD4520時序圖

CD4518內部結構圖

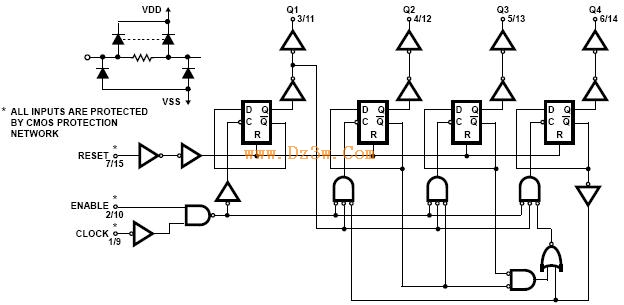

CD4518邏輯圖

CD4520邏輯圖

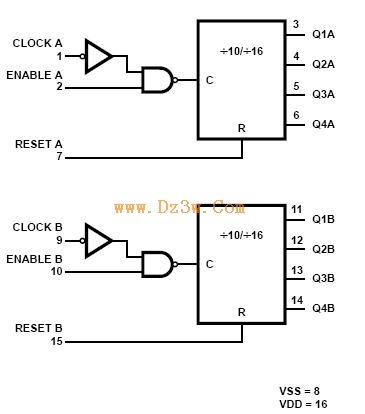

功能圖

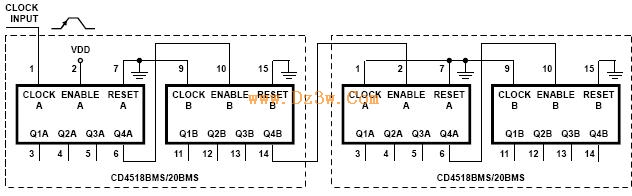

紋波串聯4個計數器正極性邊緣觸發

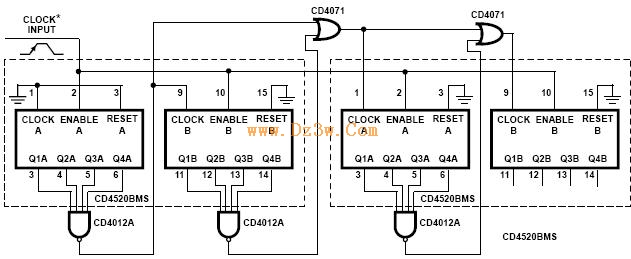

同步串聯二進制計數器負邊緣觸發
