LC振蕩電路及元器件的選擇指南

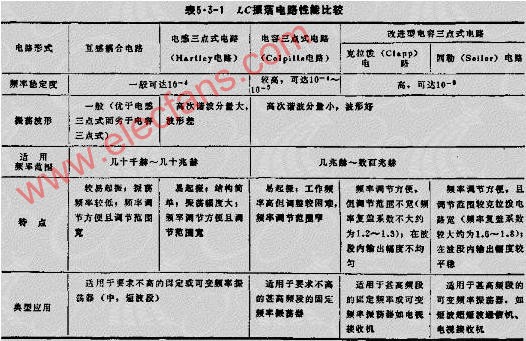

電路的選擇一般應考慮工作頻率范圍、波形和頻率穩定度等要求。電路形式的選擇比較靈活，有時不同形式的LC振蕩電路都滿足所提出的要求。現將常用的幾種LC振蕩電路的性能列于表5.3-1供選擇時參考。

2）晶體管的選擇

在小功率振蕩電路中，選管時主要從振蕩頻率、頻率穩定條件考慮，至于功率要求可不作為重點。選管時應使FT或FMAX比所要求的振蕩頻率FO高若干部倍，一般FT（或FMAX）﹥（3~5）FO為宜。為了保證振蕩頻率的穩定和電路起振，選用的管子參數要穩定，ICBO要小，管子的B值要足夠大，但也無須太大。

3）靜態工作點的確定

一般原則是在滿足起振條件下應選擇較低的工作點即ICO較小。這樣，當振蕩電路起振后，振幅增大，振蕩將在截止區進

入振幅穩定狀態，不致使振蕩回路Q值減小，振蕩波形好。對于功率為MW級的振蕩管，LCO一般選在0.5~2MA左右。

4）振蕩回路參數L、C的確定

振蕩回路參數L、C的選擇主要根據振蕩頻率、起振條件和振蕩波形確定。在給定頻率F0的情況下，每一個電感對應一個電容。因此，仍然存在對L或C的選擇問題。當確定了C后，可按下式計算電感L

一般情況下，為了取得振蕩頻率的穩定，C值應取得大些好，這樣可以減小晶體管極間電容和引線寄生電容的影響。然而，C值取得過大時，則會使振蕩回路的Q值和諧振阻抗降低，使電路的負載能力和振蕩振幅減小，波形變壞。綜合考慮，一般振蕩頻率在幾兆赫以下的LC回路，C值可選幾百皮法，振蕩頻率在幾十兆赫時，C值可選為幾十皮法。
