[實驗要求]

通過用單片機控制DAC0832輸出鋸齒波，讓實驗板上發光二極管D12由暗到亮變化，循環下去。

[實驗?zāi)康腯

學會用單片機控制數模轉換芯片DAC0832。

DAC0832：DAC0832是8位全MOS中速D/A 轉換器，采用R—2RT 形電阻解碼網絡，轉換結果為一對差動電流輸出，轉換時間大約為1us。使用單電源+5V―+15V 供電。參考電壓為-10V－+10V。在此我們直接選擇+5V 作為參考電壓。DAC0832 有三種工作方式：直通方式，單緩沖方式，雙緩沖方式；在此我們選擇直通的工作方式，將XFERWR2CS 管腳全部接數字地。管腳8 接參考電壓，在此我們接的參考電壓是+5V。我們在控制P0口輸出數據有規律的變化將可以產生三角波，鋸齒波，梯型波等波形了。

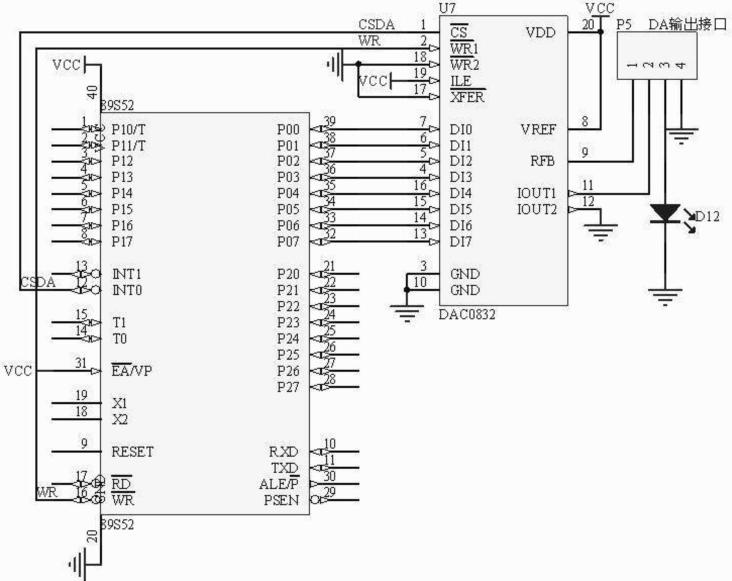

[硬件電路]

[源代碼]

//TX-1BDA測試程序,下載后可觀察到D13發光二極管由暗變亮再熄//滅過程，

#include<reg51.h>

sbit wela=P2^7;//數碼管位選

sbit dula=P2^6;//段選

sbit dawr=P3^6;//DA寫數據

sbit csda=P3^2;//DA片選

unsigned char a,j,k;

void delay(unsigned char i)//延時

{

for(j=i;j>0;j--)

for(k=125;k>0;k--);

}

void main()

{

wela=0;

dula=0;

csda=0;

a=0;

dawr=0;

while(1)

{

P0=a;//給a不斷的加一，然后送給DA

delay(50);// 延時50ms 左右，再加一，再送DA。

a++;

}

}

注意：隨著給DA送的數字量的不斷增加，其轉換成模擬量的電流也不斷的增大，所以我們觀察發光二極管D12就會從暗變亮，熄滅。
