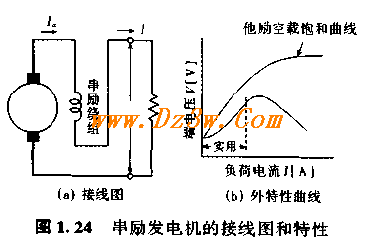

串勵發電機接線圖及特性
串勵發電機接線圖及特性
串勵發電機接線圖及特性
串勵發電機由與電樞串聯的串聯繞組勵磁。因勵磁電流等于負載電流，故空載時無勵磁電流。把串勵繞組中的電流看作為他勵電流，就可做出相應的空載飽和曲線。
這一空載飽和曲線和外特性曲線上端電壓的差=由電樞繞組和串勵繞組電阻引起的電壓降＋電刷電壓降＋電樞反應電壓降：實用部分為外特性，即電壓上升的部分。這種發電機應用不多.
[用途]升壓機
