雙極結型三極管基本結構及特性
雙極結型三極管（ sipolarityjunctionTransistor ）

介紹晶體三極管的出現具有劃時代的意義，它使電子電路從電子管時代一下子躍進了“礦石”時代，大大推進了電子設備體積的縮小以及性能的提高，更進一步出現了集成芯片。以及今天的奔騰處理器這樣高集成度的半導體芯片。 L3 . 1 BJT 的分類、結構和原理簡介 BJT 是指 BIPolarity 一 Junction 一 Transistor ，雙極結型晶體管，又稱為三極管。它與二 極管的區別是有三個引出電極，基本組成結構仍然是 PN 結。如圖 1 . 3 :

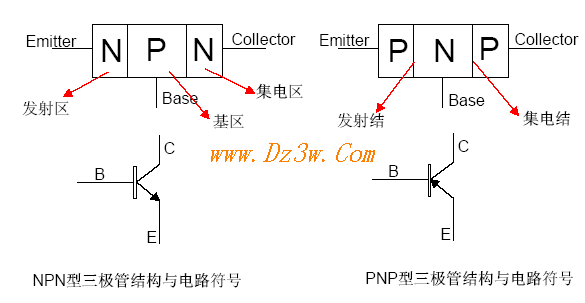

圖 1 . 3 雙極型結型三極管結構示意圖

三極管在電子電路中貢獻最大、最寶貴的特性是具有電流放大作用，其特性以 NPN 管簡單示意如圖 1 . 4 :

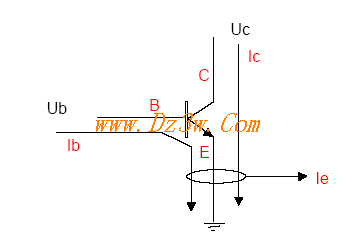

圖 1 . 4 電流放大特性示意圖

由三極管中 N 、 P 、 N ，也即發射區半導體、基區半導體、集電區半導體的特殊處理工藝，使得 BE 結正偏置， Bc 結反偏置時「 Uc > Ub 〕 ，發射結將會有從基區流向發射區的基極電流 Ib ，同時集電結將會反向導通，形成集電極電流，從集電區經過基區流向發射極。基極電流與集電極電流疊加形成了發射極電流。因發射結、集電結的厚度不等影響了載流子的分配， Ib 、 Ie 、 Ic

之間將會有如下關系： Ic = p Xlb Ie = I 。＋ Ib = ( l + p ) Ib1 + p=a 從上邊可以看出：只要滿足偏置條件，集電極電流總是等于基極電流的一個常數倍 p ，這個常數可以通過加工工藝進行控制，其數值為幾十到幾千 l 超 p 管］。從轉移關系看，可以說基極電流被三極管放大了 p 倍，成了集電極電流，假若將一個外界信號疊加到基極電流中，那么就可以從集電極得到被電流放大了 p 倍的輸出信號。常數 p 稱為共發射極電流放大系數。 NPN 以及 PNP 管僅僅在極性上相反，對電源的要求相反，其它分析相同。
