一階有源低通濾波器基本電路及頻率響應特性
一階有源低通濾波器基本電路及頻率響應特性

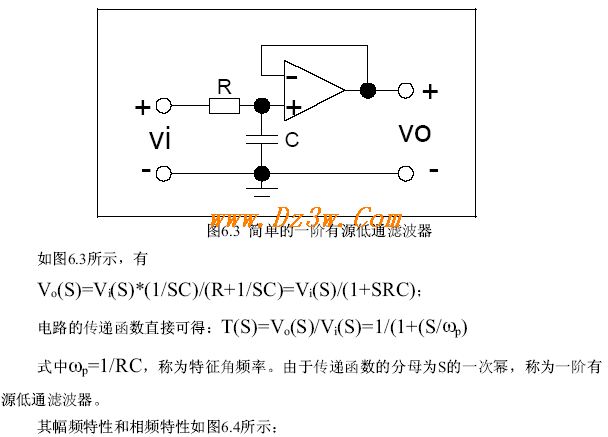

一階低通濾波器在RC低通濾波器的輸出端加一個電壓跟隨器，即可以構成一個簡單的一階有源低通濾波器。如圖6.3所示
，有

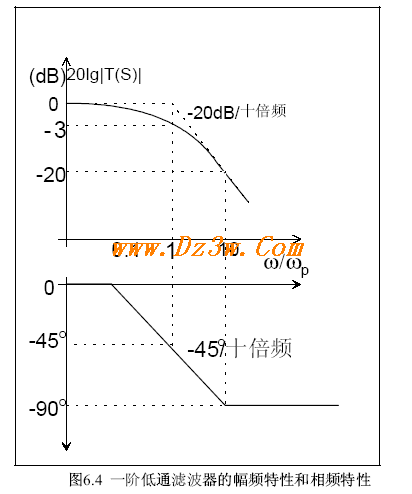

其響應與RC無源低通濾波器一樣，只是增加了帶負載的能力。
一階有源低通濾波器基本電路及頻率響應特性
一階低通濾波器在RC低通濾波器的輸出端加一個電壓跟隨器，即可以構成一個簡單的一階有源低通濾波器。如圖6.3所示
，有
其響應與RC無源低通濾波器一樣，只是增加了帶負載的能力。
