電動機斷相保護電路及接線圖
電動機斷相保護電路及接線圖

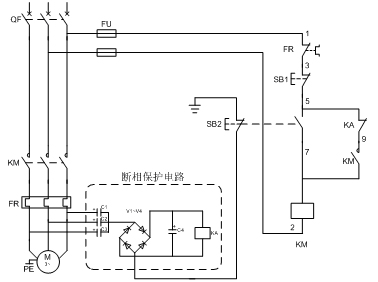

運行中的三相380伏電動機缺一相電源后，變成兩相運行，如果運行時間過長則有燒毀電動機的可能。為了防止缺相運行燒毀電動機，可以采用多種保護方案。下圖為一種三相電動機斷相保護電路，當電動機運行時發生斷相后三相電壓不平衡，橋式整流則有電壓輸出，當輸出的直流電壓達到中間繼電器KA動作值時，KA動作，于是與自鎖觸點串聯的常閉觸點斷開，使KM線圈斷電其主觸頭全部釋放，電動機停止。
電動機斷相保護電路及接線圖
運行中的三相380伏電動機缺一相電源后，變成兩相運行，如果運行時間過長則有燒毀電動機的可能。為了防止缺相運行燒毀電動機，可以采用多種保護方案。下圖為一種三相電動機斷相保護電路，當電動機運行時發生斷相后三相電壓不平衡，橋式整流則有電壓輸出，當輸出的直流電壓達到中間繼電器KA動作值時，KA動作，于是與自鎖觸點串聯的常閉觸點斷開，使KM線圈斷電其主觸頭全部釋放，電動機停止。
斷相保護電路板
元件表：
C1、C2、C3 2.4μF/500V
V1~V4 2CP12×4
C4 100μF/50V
KA 直流12V繼電器

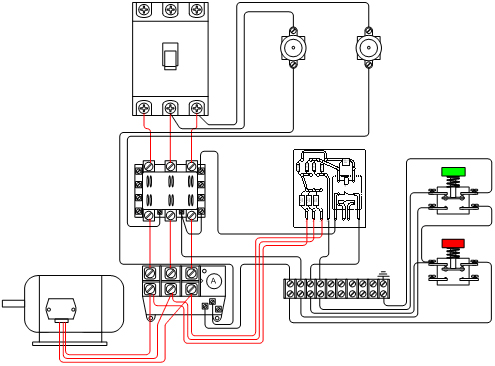

電動機斷相保護電路（一式）接線示意圖
