光接收器噪聲源
光接收器噪聲源

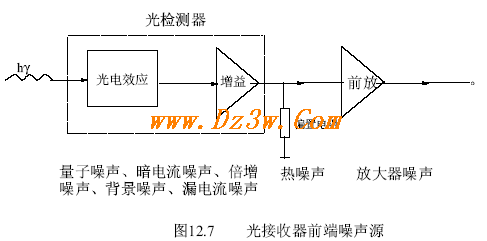

在光接收器中，可能存在多種噪聲源，如圖12.7所示。



光信號入射到光檢測器上時的隨機起伏及光電子產生和收集過程的統計特性，使得信號光電流中不僅有信號成份，還有噪聲成份，這種噪聲稱 為量子噪聲（或散彈噪聲）,它與信號電平成正比，與接收器濾波器帶寬成正比。倍增噪聲則是由于APD的倍增過程的統計特征而產生的附加散彈噪聲，它隨倍增增益的增加而增加。暗電流噪聲指沒有光入射時由pn結內熱效應產生的電子一空穴對形成的電流，影響暗電流大小的因素有器件材料、偏置電壓及工作溫度。在APD器件中，暗電流能被倍增，影響更大。漏電流噪聲是由于器件表面的物理特性不完善（缺陷及污染）所致，它與表面積大小及偏置電壓有關，但不會被倍增。背景噪聲指光信號中的背景熱噪聲。

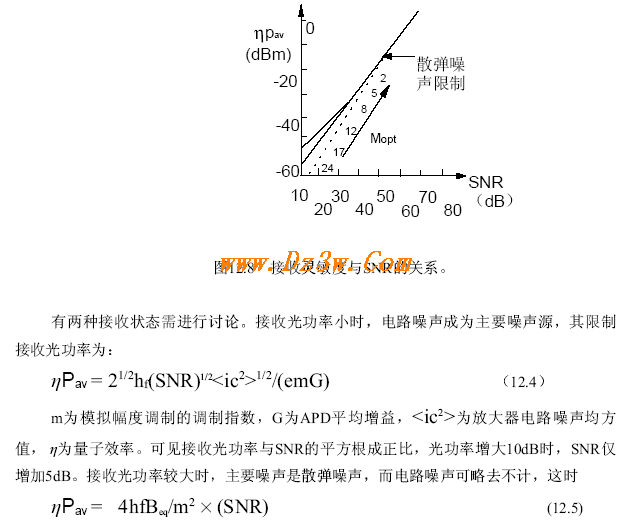

關于接收器噪聲的定量分析相當復雜，可參考相關文獻進行學習。圖12.8示出在給定信噪比（SNR）時的某模擬基帶接收器接收光功率的變化，亦示出了APD的最佳倍增增益Mopt大小，可見隨SNR增大，Mopt減小。當SNR>4odB時，采用APD已沒有意義。

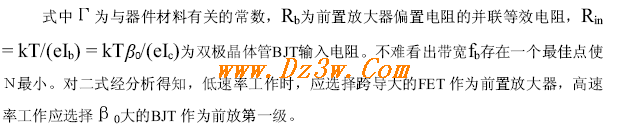

上述為模擬接收器的情形，對于理解數字接收器也有指導意義。對于場效應管放大器和雙極晶體管放大器，輸出噪聲功率有效值分別為





對于圖12.6所示的互阻抗放大器，經過式（12.6）和（12.7）分析發現，反饋電阻Rf所產生的熱噪聲在低頻有些影響，在高速 率工作條件可忽略不計。因此在高速應用中常用互阻放大器作為前放，它增加了帶寬，因而減少了對數字光接收均衡器的要求。
