阻尼三極管是什么?阻尼三極管基礎知識

阻尼三極管是什么?阻尼三極管基礎知識

1.阻尼三極管在家電設備，電子設備應用比較廣泛，在電路上起電子開關(反相器)作用。



2．阻尼三極管的內部結構

帶阻尼的三極管是一種比較特殊的三極管，它在三極管的芯片上做上1—2個電阻，內部電路結構如圖1所示。



3．常用阻尼三極管的封裝

阻尼三極管的封裝與普通三極管相同，有多種多樣，既有普通封裝又有貼片式封裝，圖2是幾種常用阻尼三極管外形。

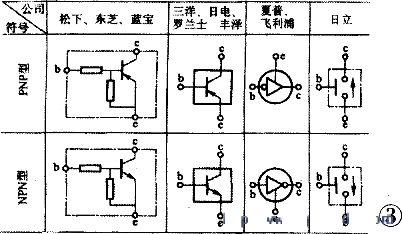

4．阻尼三極管在電路符號(如圖3所示)

5．用萬用表判別阻尼三極管好壞的方法

阻尼三極管內部存在電阻，所以用萬用表判別和檢測阻尼三極管的準確性有較大的誤差。檢測方法如圖4，用萬用表R×1kΩ檔測量三極管的c—e的阻值(口表筆接c極，紅表筆接e極)指針應不動，指針接近無窮大，然后用導線短接bc極，如圖虛線所示這時指針應偏轉一定的角度(指示的數值一般在50kΩ以下)，這樣的管子基本上是好的。

6．帶阻三極管的代換

帶阻三極管損壞后，如果沒有合適的代換，可用普通中速開關管配接電阻R1和R2來解決。
