交流整流子電動機基礎知識
交流整流子電動機基礎知識
轉子帶有整流子的電動機。
整流子電動機的種類中有單相交流用、三相交流用、電樞燒組和勵磁繞組串聯和并聯等各種類型。本文選單相串勵磁整流子電動機和三相交流中多用的徐拉格型三相并勵電動機 ( Schrage motor，我國又稱為轉子憤電式的三相并勵電動機。 ― 譯者注）進行說明。單相可作交直流兩用電動機，還可以做成離速旋轉的．具有變速特性，可用于家用吸塵器中。三相徐拉格理電動機,靠調節電側開角[ 間距]，可自由改變速度，其有恒定轉速特性等等都是本文學習的內容。
單相串勵整流子電動機
直流串勵電動機

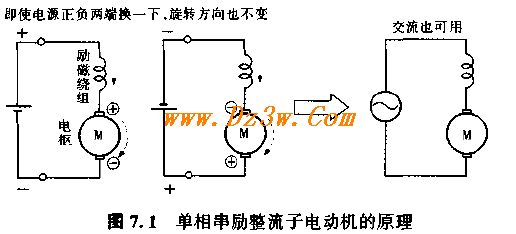

圖7. 1 單相串勵整流子電動機的原理

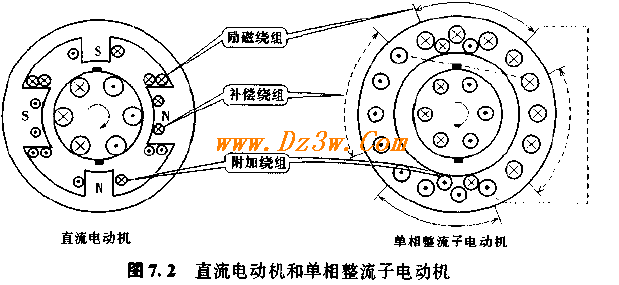

圖7.2 直流電動機和單相整流子電動機
1.2 原理和直流串勵電動機相同
根據左手定則可知，電流和磁場方向同時改變時，力的方向不變。將直流串勵電動機的電源極性對換，因電樞電流和勵磁電流同時改變，故旋轉方向不變。
就是說，即使加交流電壓，該電機仍能作為電動機運行。
1 . 2 結構（因?yàn)槭┘咏涣鳎?
( l ）因磁通變化，鐵損增加，故勵磁磁路是硅鋼片疊成的鐵芯；
( 2 ）因繞組電抗使功率因數下降，故勵磁繞組匝數應減少；
( 3 ）為了補償勵磁繞組匝數減少而使轉矩減小，故增加電樞繞組匝數；
( 4 ）為了減少因電樞繞組匝數增加而引起的電樞反應，故裝補償繞組；
( 5 ）由于脈振磁通的作用，使電刷產生的短路電流增大，整流作用困難，故增大電刷部分的電阻等等。

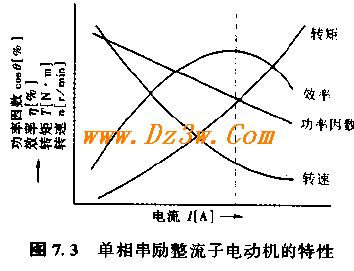

1 . 3 特性
( l ）因?yàn)殡娍沟淖饔�，使加在電樞上的有效電壓減小，在相同電流下，交流機比直流機轉速低；
( 2 ）小功率時，交流、直流都可使用的電機稱為交直流兩用機(universal motor);
( 3 ）速度受負荷影響，為變速特性。
1 . 4 用途
家庭用電吸塵器、縫紉機、電鉆、果汁攪拌機、轉送機、電動卷門、交流電機車、放映機。
2 徐拉格三相并聯勵磁電動機
2 . 1 原理和結構
這種電動機可以看作是由繞線式三相感應電動機和其二次勵磁組成，采用轉子供電方式的并勵換向器電動機。一次繞組裝在轉子上，通過滑環接于三相交流電源。二次繞組裝在定子上，三個繞組組成三相繞組，各繞組的兩端分別與電刷接于 aa'',bb'',cc''。蘭次繞組裝在一次繞組同一槽內，和換向器連接。
電刷移動裝置可調整整流子上互差2∏/3 電角度的三個電刷a,b,c和另三個對應的a'',b'',c''之間的開角（間隔）。

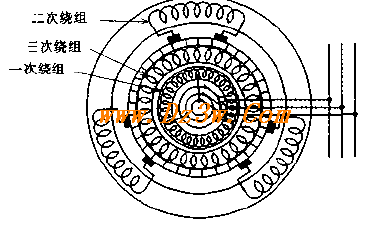

圖7.4 徐拉格電動機原理

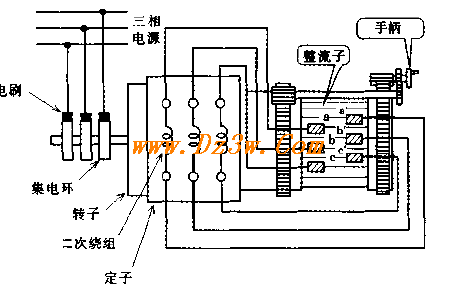

圖7.5 徐拉格電動機接線圖

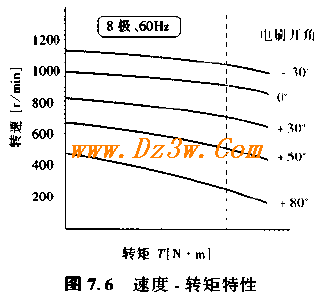

2 . 2 電刷間隔和轉速
電刷間隔三組同時改變時，二次繞組的電壓將變化，電刷間隔寬，則轉速較同步轉速低；若電刷間隔縮小，以致兩個電刷在整流子上緊并在一起(0度) ，即形成短路，則以同步速旋轉。若進一步移動電刷使加于二次繞組的電壓反相，則可以大于同步速旋轉。
7 。 2 。 3 特性
1). 效率和功率因數都
2). 起動特性好；
3). 轉速任調；
4). 有恒定速度特性；
5). 結構復雜，價格高。
2 . 4 用途
印刷機械，紡機，卷揚機等，造紙機械，精用途廣。
