復勵電動機接線圖,特性曲線及用途
復勵電動機接線圖,特性曲線及用途
直流電動機的特性包括轉速特性和轉矩特性。
( 1 ）轉速特性:表示加在電動機端子上的電壓不變時，負荷電流和轉速的關系。圖中橫軸為電流，縱軸為轉速。
( 2 ）轉矩特性:表示加在電動機端子上的電壓不變時，負荷電流和轉矩的關系。和速度特性一樣，橫軸為負荷電流，但縱軸為轉矩。

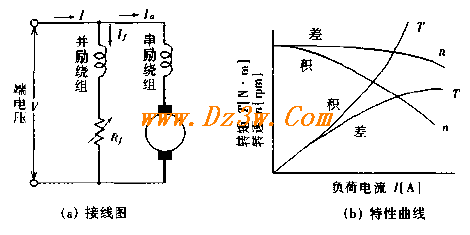

圖2.10 復勵電動機的接線圖和特性曲線
因為有并勵繞組，故即使空載也不會有危險的轉速。雖然差復勵電動機的速度不變，但起動轉矩小，運行時不易穩定，故幾乎不用。
積復勵電動機的起動轉矩大，適用于負荷轉矩不變的情況。
[用途]電梯、起重機、工作機械
復勵電動機接線圖,特性曲線及用途
直流電動機的特性包括轉速特性和轉矩特性。
( 1 ）轉速特性:表示加在電動機端子上的電壓不變時，負荷電流和轉速的關系。圖中橫軸為電流，縱軸為轉速。
( 2 ）轉矩特性:表示加在電動機端子上的電壓不變時，負荷電流和轉矩的關系。和速度特性一樣，橫軸為負荷電流，但縱軸為轉矩。
圖2.10 復勵電動機的接線圖和特性曲線
因為有并勵繞組，故即使空載也不會有危險的轉速。雖然差復勵電動機的速度不變，但起動轉矩小，運行時不易穩定，故幾乎不用。
積復勵電動機的起動轉矩大，適用于負荷轉矩不變的情況。
[用途]電梯、起重機、工作機械
