串勵電動機接特性曲線,接線圖及用途
串勵電動機接特性曲線,接線圖及用途
串勵電動機
直流電動機的特性包括轉速特性和轉矩特性。

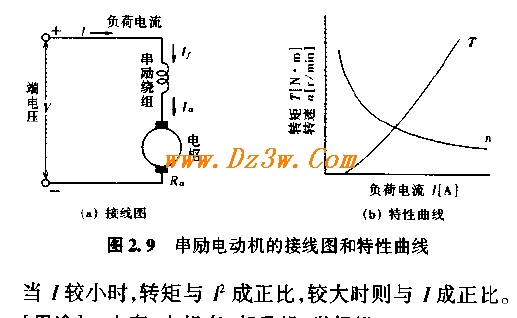

( 1 ）轉速特性:表示加在電動機端子上的電壓不變時，負荷電流和轉速的關系。圖中橫軸為電流，縱軸為轉速。
( 2 ）轉矩特性:表示加在電動機端子上的電壓不變時，負荷電流和轉矩的關系。和速度特性一樣，橫軸為負荷電流，但縱軸為轉矩。
因勵磁繞組與電樞繞組串聯，故Ia＝If=I。由于磁通和負荷電流成正比，故轉速大體與電流成反比。這是變速度電動機，空載時將為無約束速度，很危險。
【 用途] 電車、電機車、起重機、卷揚機
串勵電動機接特性曲線,接線圖及用途
串勵電動機
直流電動機的特性包括轉速特性和轉矩特性。
( 1 ）轉速特性:表示加在電動機端子上的電壓不變時，負荷電流和轉速的關系。圖中橫軸為電流，縱軸為轉速。
( 2 ）轉矩特性:表示加在電動機端子上的電壓不變時，負荷電流和轉矩的關系。和速度特性一樣，橫軸為負荷電流，但縱軸為轉矩。
因勵磁繞組與電樞繞組串聯，故Ia＝If=I。由于磁通和負荷電流成正比，故轉速大體與電流成反比。這是變速度電動機，空載時將為無約束速度，很危險。
【 用途] 電車、電機車、起重機、卷揚機
