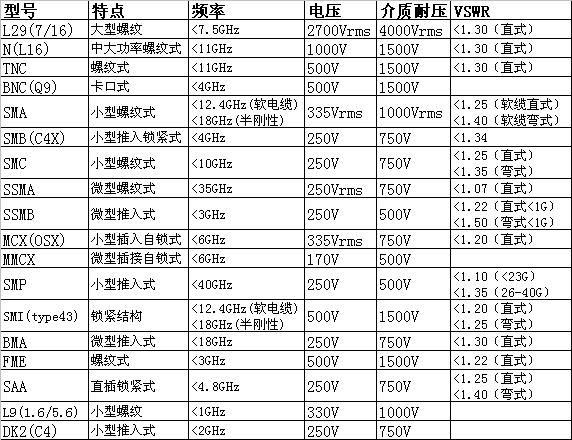

1.常見的同軸連接器及主要性能對照表

射頻信號有自己的特點，所以傳輸信號需要特別的媒介，而相應連接器也很特殊，這里主要介紹常見的射頻同軸連接器（RF COAXIAL CONNECTOR），符合標準GB11316-89、IEC169、MIL-C-31012等標準。

常見同軸連接器的選擇

BNC是卡口式，多用于低于4GHz的射頻連接，廣泛用于儀器儀表及計算機互聯

TNC是螺紋連接，尺寸等方面類似BNC，工作頻率可達11GHz，螺紋式適合振動環境

SMA是螺紋連接，應用最廣泛，阻抗有50和75歐姆兩種，50歐姆時配軟電纜使用頻率低于12.4Ghz，配半剛性電纜最高到26.5GHz

SMB體積小于SMA，為插入自鎖結構，用于快速連接，常用于數字通訊，是L9的換代品，50歐姆可到4GHz，75歐姆到2GHz

SMC為螺紋連接，其他類似SMB，有更寬的頻率范圍，常用于軍事或高振動環境

N型連接器為螺紋式，以空氣為絕緣材料，造價低，頻率可達11GHz，常用于測試儀器上，有50和75歐姆兩種

MCX和MMCX連接器體積小，用于密集型連接

BMA用于頻率達18GHz的低功率微波系統的盲插連接

每種連接器都有軍標和商業標準，軍標按MIL-C-39012制造，全銅零件、聚四氟乙烯絕緣、內外鍍金，性能最可靠，但造價較高。

商業標準設計則使用廉價材料，如黃銅鑄體、聚丙烯絕緣、銀鍍層等，可靠性就差一些。

連接器材料有黃銅、鈹銅和不銹鋼，中心導體一般鍍金，保證低電阻和耐腐蝕。軍標要求在SMA和SMB上鍍金，在N、TNC及BNC上鍍銀，因為銀易氧化，用戶更喜歡鍍鎳。

絕緣材料有聚四氟乙烯、聚丙烯及韌化聚苯乙烯，其中聚四氟乙烯絕緣性能最好，但成本較高。

除上述連接器以外，還有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等連接器，但主要是一些公司的型號。接下來的幾篇將介紹一下各種常用型號連接器的材料,特點及選型.

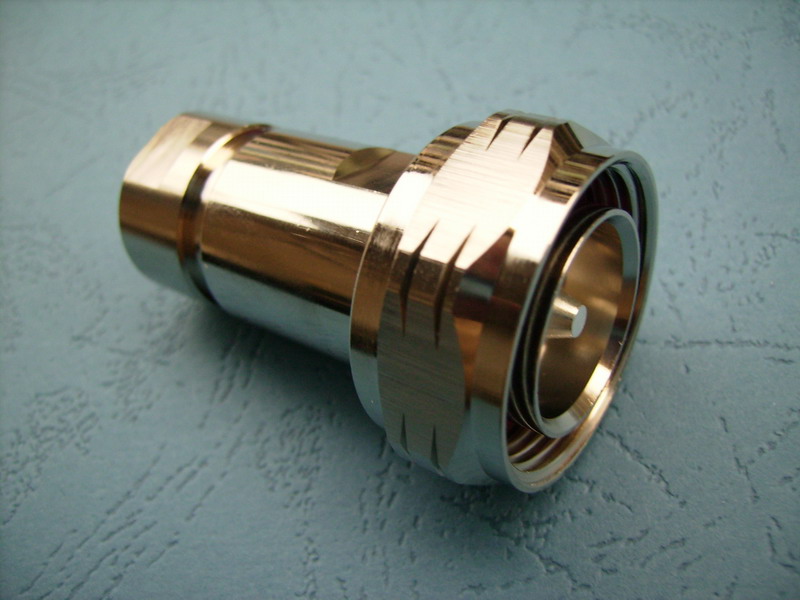

標準：IEC169-4、CECC22190、DIN47223

特點：較大型螺紋式中高能量傳輸

溫度范圍：-40～+85

耐久性：500次

PLUG內徑/JACK內徑：21mm/22.5mm

電氣性能：

特性阻抗：50歐姆

工作電壓：2700Vrms

頻率范圍：0-7.5GHz

介質耐壓：4000Vrms

接觸電阻：內導體<0.4mOhm，外導體<1.5mOhm

絕緣電阻：>10000兆歐

VSWR：<1.30



材料：

殼體：黃銅鍍鎳或銀

插針：黃銅鍍硬金或銀

插孔：錫青銅鍍硬金或銀

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

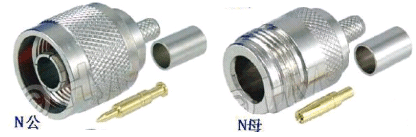

標準：MIL-C-39012、IEC169-16、CECC22210

特點：螺紋式中大功率

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK內徑：16mm/8.6mm

電氣性能：

特性阻抗：50歐姆

工作電壓：1000Vrms

頻率范圍：0-11GHz

介質耐壓：1500V

接觸電阻：內導體<1mOhm，外導體<0.2mOhm

絕緣電阻：>5000兆歐

VSWR：<1.30



材料：

殼體：黃銅鍍鎳

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金或錫青銅鍍金

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

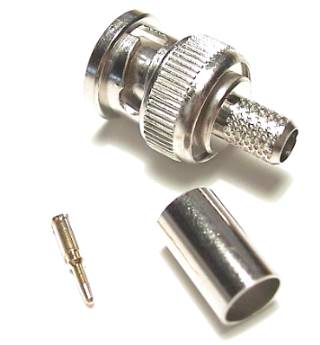

標準：MIL-C-39012、IEC169-8

特點：卡口式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK內徑：9.8mm/9.6mm

電氣性能：

特性阻抗：50/75歐姆

工作電壓：500V

頻率范圍：0-4GHz

介質耐壓：1500V

接觸電阻：內導體<1.5mOhm，外導體<1mOhm

絕緣電阻：>5000兆歐

VSWR：<1.30



材料：

殼體：黃銅鍍鎳

插針：黃銅鍍硬金

插孔：鈹青銅或錫青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳

標準：MIL-C-39012、IEC169-17

特點：螺紋式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK外徑：11mm/9.6mm

電氣性能：

特性阻抗：50歐姆

工作電壓：500V

頻率范圍：0-11GHz

介質耐壓：1500V

接觸電阻：內導體<1.5mOhm，外導體<0.2mOhm

絕緣電阻：>5000兆歐

VSWR：<1.3

材料：

殼體：黃銅鍍鎳

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

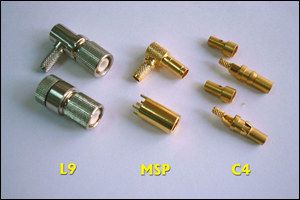

標準：IEC169-13、CECC22240、DIN47295

特點：小型螺紋式

溫度范圍：-40～+85

耐久性：500次

PLUG內徑/JACK內徑：8.2mm/4mm

電氣性能：

特性阻抗：75歐姆

工作電壓：330V

頻率范圍：0-1GHz

介質耐壓：1000V

接觸電阻：內導體<10mOhm，外導體<5mOhm

絕緣電阻：>10000兆歐



材料：

殼體：黃銅鍍鎳或金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或金

標準：DIN41626

特點：小型推入式

溫度范圍：-55～+125

耐久性：500次

PLUG外徑/JACK內徑：4.7mm/3mm

電氣性能：

特性阻抗：50/75歐姆

工作電壓：250V

頻率范圍：0-2GHz(50歐姆) 0-1.5GHz(75歐姆)

介質耐壓：750V

接觸電阻：內導體<10mOhm，外導體<5mOhm

絕緣電阻：>1000兆歐



材料：

殼體：黃銅鍍硬金

彈性接觸件：鈹青銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或金
