譯碼器在數字系統中除了常為其它集成電路產生片選信號之外，還可以作為數據分配器、函數發生器用。以TTL系列中規模芯片3／8線譯碼器74HCl38為例介紹了譯碼器在電路設計中的應用。

關鍵詞：譯碼器；數據分配器；函數發生器；電路設計

0 引言

譯碼器屬于組合邏輯電路，它的邏輯功能是將二進制代碼按其編碼時的原意譯成對應的輸出高、底電平信號，又叫解碼器。在數字電子技術中，它具有非常重要的地位，應用也很廣泛。它除了常為其它集成電路產生片選信號之外，還可以作為數據分配器、函數發生器用，而且在組合邏輯電路設計中它可替代繁多的邏輯門，簡化設計電路。本文以TTL系列中規模集成芯片3／8線譯碼器74HCl38為例說明譯碼器在數字電路設計中的幾點靈活應用。

1 3／8線譯碼器74HCl38的應用

1．1 作為數據分配器

利用譯碼器工作時多個輸出端中只有一個有效的特點，譯碼器可以作為數據分配器，根據二進制譯碼器的工作原理，3／8線譯碼器74HCl38作為數據分配器時有以下兩種情況。

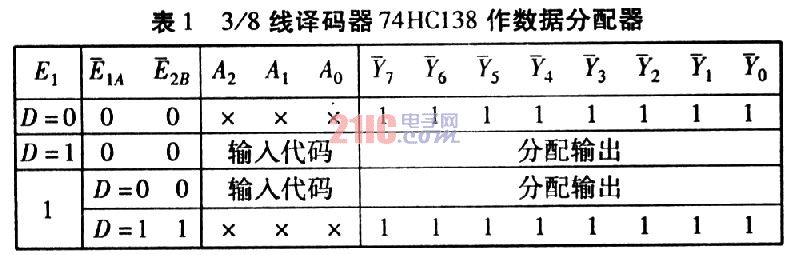

第一種情況：如表l所示，譯碼器的某一個使能端作為數據輸入端，代碼輸入A0～An-1作為地址端，從Y0～Y2n-1分別得到相應的輸出。對應電路圖如圖l所示。

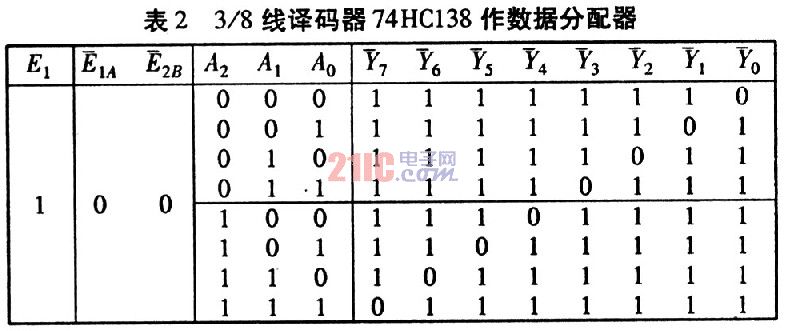

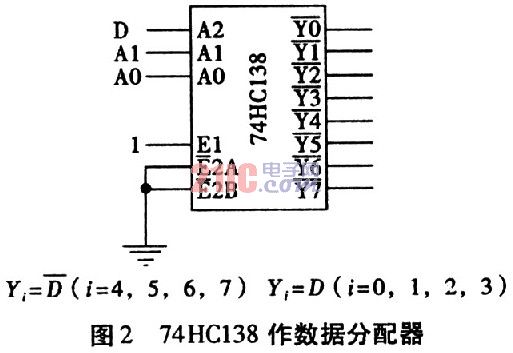

第二種情況：如表2所示，譯碼器的使能端都接有效電平，最高位代碼輸入An-1作為數據輸入，其他代碼輸入An-2、…A1、A0作為地址端，輸出端分別得到同相和反相的輸出。對應電路圖如圖2所示。

1．2 作為函數發生器

由于譯碼器的每一個輸出端為相應輸入變量的一個最小項或其反函數，而任何邏輯函數又都可以變換成最小項之和的形式，所以利用譯碼器可以實現任何邏輯函數，也即是譯碼器可以作為函數發生器用。

例：實現三入多數表決邏輯功能。

解析：根據題意分析列出三入多數表決電路的真值表，如表3所示。

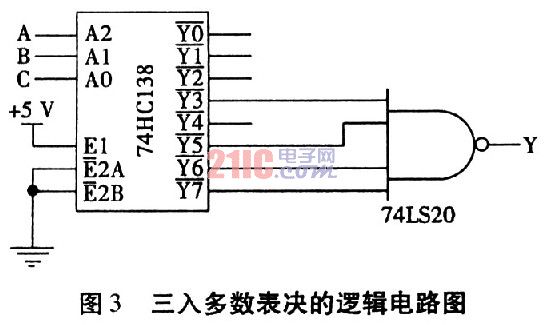

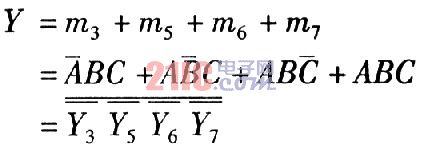

根據函數式可知，用3線-8線譯碼器和一個與非門就可實現三入多數表決電路的設計。三入多數表決的邏輯電路圖如圖3所示。

2 結束語

綜上所述，譯碼器在數字電子技術中應用廣泛，利用它可以簡化設計電路，而且有一定的方法可循。在數字電路設計中，只要深入了解各種器件的工作原理和工作特點，就會給我們的設計帶來很大的幫助和方便。
