兩通道數字溫度傳感器MAX6642主要特性及應用
兩通道數字溫度傳感器MAX6642主要特性及應用
兩通道數字溫度傳感器MAX6642主要特性及應用
MAX6642精密、兩通道數字溫度傳感器精確測量自身晶片的溫度以及遠端PN結的溫度，并通過2線串行接口報告溫度數據。 遠端PN結通常是一個位于CPU、ASIC、GPU或FPGA晶片上的襯底PNP晶體管。遠端PN結也可以是一個獨立的、連接為二極管形式的小信號晶體管。
2線串口可接受標準的系統管理總線(SMBus™)、寫字節、讀字節、發送字節和接收字節等命令，以讀取溫度數據和對報警門限進行編程。為了增強系統的可靠性，MAX6642還集成了SMBus超時功能。溫度數據字長為10位，最低有效位(LSB)對應于+0.25°C。當本地或遠端溫度超過溫度門限時，發出/ALERT信號。利用一個故障隊列可防止錯誤地觸發/ALERT輸出，直到連續兩次檢測到故障時才發出該信號。
測量可以自主進行或者采用單次觸發模式。
遠端測量誤差在+60°C至+100°C時最大為±1°C。MAX6642可工作于-40°C至+125°C，遠端溫度測量范圍為0°C至+150°C。MAX6642采用帶裸焊盤的、6引腳TDFN封裝。
MAX6642主要特性
·雙通道：測量遠端和本地溫度
·+0.25°C分辨率
·高精度：+60°C至+100°C范圍內精度為±1°C (最大值) (遠端)和±2°C (本地)
·遠端測溫范圍最高至+150°C
·可編程過溫報警門限
·SMBus/I²C兼容接口
·小巧的TDFN封裝
MAX6642應用與使用
·臺式計算機
·圖形卡
·筆記本電腦
·服務器
·測試與測量設備
·瘦客戶機

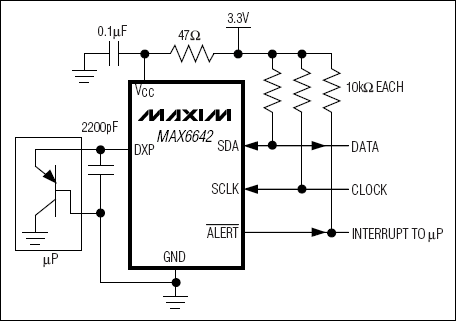

MAX6642應用電路圖
