2線接口、2.7V至5.5V、4位、5 x 7點陣、LED顯示驅動器

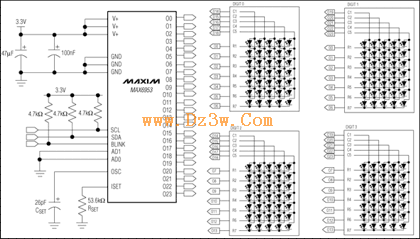

MAX6953是緊湊的共陰極顯示驅動器，可通過I²C兼容的串行接口將微處理器連接至5 x 7點陣式LED顯示器。MAX6953可驅動多達4位(140個LED)。MAX6953包含了104個ASCII字符字模、復用掃描電路、行列驅動器以及用于存儲每一位字符和24個用戶自定義字符字模數據的靜態RAM。LED的段電流由內部逐位數字亮度控制電路設定。該器件具有低功耗的關斷模式、段閃爍控制(在需要時可通過驅動器達到同步)以及強制所有LED打開的測試模式。LED驅動器的擺率受限，可有效降低EMI。

采用兼容于SPI™接口的產品請參考MAX6952數據資料。MAX6952配有評估板。

主要特性

·兼容于400kbps、I²C 2線串行接口

·工作電壓2.7V至5.5V

·可控制多達4位單色或2位雙色共陰極5 x 7矩陣顯示

·內置104個ASCII字符字模

·24個用戶自定義字符

·各段獨立的自動閃爍控制

·70µA低功耗關斷模式(數據保持)

·16級數字亮度控制電路

·上電期間顯示器關閉

·擺率受限的段驅動器可降低EMI

·36引腳SSOP和40引腳DIP封裝

·工作在標準的擴展級溫度范圍

應用

·音頻/視頻設備

·游戲機

·工業顯示器

·醫療裝置

·留言板
