關鍵詞:數控衰減器;接收機;噪聲系數測試;靈敏度測試
1 引言
很多電子設備(如雷達、通訊、無線電局域網、GPS等)都需要對高頻、中頻信號進行定量衰減,這種衰減實質上是對高、中頻信號進行精確量化的過程,其精度的高低將直接影響到這些設備性能指標或其性能指標的測試,進而影響到它們的使用性能。因此,尋求一種體積小、精度高、頻帶寬、開關速度快、使用方便的衰減器十分必要。新型數控衰減器AT-280正好能滿足以上要求,并在很多領域具有廣泛的應用前景,本文重點介紹了AT-280在雷達接收機噪聲系數T 靈敏度測試中的應用方法。
2 數控衰減器AT-280
2.1 AT-280簡介
AT-280是一種采用SOIC-16腳表面安裝塑封型5位、0.5dB步距的砷化鎵MMIC數字衰減器,非常適用于高精度衰減、快速開關、極低功耗和低互調要求的場合。由于采用了成熟的1μm工藝和單片砷化鎵MMIC技術,因而其具有全面鈍化和可靠性高等優點。AT-280的典型電氣參數如表1所列。
表1 AT-280的電氣參數℃
參 數
| 測試條件
| 單 位
| min
| Typ
| max
|
參考插損
| DC-0.1GHZ
| dB
| 1.1
| 1.3
| |
DC-0.5GHZ
| dB
| 1.3
| 1.5
| ||
DC-1.0GHZ
| dB
| 1.5
| 1.8
| ||
DC-2.0GHZ
| dB
| 1.8
| 2.0
| ||
衰減精度
| DC-1.0GHZ
| 0.20dB±3%
| |||
DC-2.0GHZ
| 0.30dB±3%
| ||||
駐波比
| 任何狀態
| 1.5:1
| 1.8:1
| ||
Trise Tfall Ton Toff
| RF10%-90% RF90-10%
| ns
| 12
| ||
控制50%到RF90% 控制50%到RF10%
| 18
|
2.2 功能圖與真值表
圖1是AT-280采用SOIC 16腳塑封表貼封裝形式的引腳排列。
其中:
VC1,VC10,VC2,VC20,VC3,VC30,VC40,VC50分別為數據控制端
RF1和RF2分別為信號輸入輸出端。表2所列是AT-280的真值表。
表2 AT-280真值表
控 制 輸 入
| ||||||||
VC5 0
| VC4 0
| VC3 0
| VC3
| VC2 0
| VC2 0
| VC1 0
| VC 1
| 衰減(dB)
|
1
| 1
| 1
| 0
| 1
| 0
| 1
| 0
| 參考
|
0
| 1
| 1
| 0
| 1
| 0
| 1
| 0
| 0.5dB
|
1
| 0
| 1
| 0
| 1
| 0
| 1
| 0
| 1.0dB
|
1
| 1
| 0
| 1
| 1
| 0
| 1
| 0
| 2.0dB
|
1
| 1
| 1
| 0
| 1
| 1
| 1
| 0
| 4.0dB
|
1
| 1
| 1
| 0
| 0
| 0
| 0
| 1
| 8.0dB
|
0
| 0
| 0
| 1
| 1
| 1
| 0
| 1
| 15.5dB
|
3.1 噪聲系數測試基本原理
噪聲系數定義為:當規定輸入端處于T0=290K標準噪聲溫度時,網絡輸入端額定信號噪聲功率比(Si/Ni)與輸出端額定信號噪聲功率比(Sout/Nout)的比值表達式為:
F=(Si / Ni)/(Sout/Nout)
圖2為噪聲系數測量原理圖。設噪聲源在熱態(T2)和冷態(T1)下測出的功率指示值Nout2和Nout1之比為Y,則經過計算得出的待測網絡噪聲系數為:
F(dB)=ENR(dB)-10lg(Y-1)
式中,ENR為噪聲源輸出噪聲的超噪比。
3.2 噪聲系數測量方法

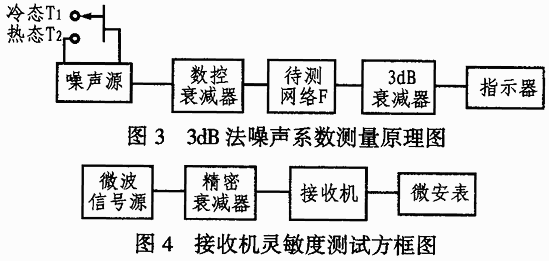

根據Y值求出待測網絡的噪聲系數的方法,稱為Y系數法。噪聲系數測量的基本方法是Y系數法。但在具體測試中,也常用3dB法(Y=2,或稱功率倍增法)。其測量電路如圖3所示。該方法在冷態T1時不接入3dB衰減器,這樣可使指示器有一合適的指示值Nout,然后記下數控衰減器的衰減A1,而在熱態T2時,接入3dB衰減器并調節數控衰減器,以使其恢復原指示值,則有Y=2,同時記下數控衰減器衰減值A2,則待測網絡噪聲系數F為:
F=ENR-(A2-A1)
上式中,各參數的單位均為dB。
4 在雷達接收機靈敏度測試中的應用
4.1 接收機靈敏度測試原理
靈敏度指的是接收機接收微弱信號的能力。接收機靈敏度通常以接收最小可分辨輸入信號功率Pmin來表示。為了使用方便,還可以用最小可接收信號功率相對于某一定標功率電平P0之比的分貝數A來表示,即:
A=10lg(Pmin/P0)
雷達接收機輸入端的最小可分辨功率通常是很小的,一般在pW的數量級,這樣微弱的微波信號,用功率計測量是十分困難的。因此,在工程上,接收機靈敏度的測量不是直接測量接收機輸入端的最小可分辨功率,而是將一已知的標準功率源經過數控衰減器加到接收機輸入端,然后在保證輸出端信噪比為某定值(如1:1)的情況下,將此標準功率(如1mW)被衰減的分貝數A作為此接收機的靈敏度(dB/mW)值。
4.2 接收機靈敏度測試方法
接收機靈敏度測試方框圖如圖4所示。微波信號源輸出經數控衰減器、同軸測試電纜接到接收機輸入端,然后將接收機檢波電流輸出接到μA表的輸入端。測試步驟如下:
(1)設定起始噪聲電流,此時微波信號源不輸出,接收機接電,增益置于某規定值,μA表測出起始噪聲電流IN0。
(2)設定微波信號源頻率、功率:調整信號源頻率,使之與接收機調諧頻率一致,μA表指示最大,并設定信號源輸出功率為1mW。
(3)確定輸出端信噪比:用數控衰減器對微波信號源的輸出功率進行衰減,使μA表指示為2IN0,即信噪比為1:1,并記下數控衰減器的衰減值dA。
(4)用下式求和計算出靈敏度:
A=dA+dI+dT
式中,dA為數控衰減器衰減值,dI為測試電纜衰減值,dT饋線損耗。
5 結束語
本文介紹了筆者在自己工作中應用AT-280的部分情況。實踐證明,將AT-280應用在噪聲系數和靈敏度測試中具有操作簡單,測試精度高等優點。
