溫度傳感器LM135/LM235/LM335原理及其應用
溫度傳感器LM135/LM235/LM335原理及其應用
溫度傳感器LM135/LM235/LM335原理及其應用

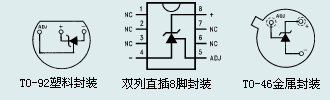

LM135/LM235/LM335是美國國家半導體公司推出的精密溫度傳感器，它工作與齊納二極管相似，其反向擊穿電壓隨溫度按+10mV/k的規律變化，可應用于精密的溫度測量設備。它有三種封裝形式適合于各類要求的儀器儀表要求，其主要功能特性如下：
直接在絕對溫標校準1℃的精確度工作電流400uA—5mA動態阻抗1Ω便于校準寬工作溫度范圍2001℃低成本
圖2是LM135的內部原理圖，V15和V16是感溫元件，這兩個三極管的物理結構有著特定的要求，V15的發射結面積是V16發射結面積的10倍。它們的集電極負載電阻完全一致，如果流過這兩個電阻的電流不同，V15和V16的集電極電壓也不同，通過V1—V8組成的差分放大器放大，V1的內阻也變化，那么流過Rs的電流也會變化，V+和V-之間的電壓亦會改變，這個電壓的變化量也就是隨溫度而變化的。
LM135V+與V- 間的電壓差⊿V僅隨環境溫度成正比變化，并獲得10mV/K的靈敏度輸出。
LM135V的主要電氣指標如下：
表1LM135系列溫度傳感器精度列表
| ||||||||
參數
| 條件
| LM135/235
| LM335
| 單位
| ||||
最小值
| 典型值
| 最大值
| 最小值
| 典型值
| 最大值
| |||
輸出電壓
| T=25℃,TR=1mA
| 2.95
| 2.98
| 3.01
| 2.92
| 2.94
| 3.04
| V
|
未校準測量誤差
| T=25℃,TR=1mA
| -
| 1
| 3
| -
| 2
| 6
| ℃
|
未校準測量誤差
| T=min≤T≤Tmax,TR=1mA
| -
| 2
| 5
| -
| 4
| 9
| ℃
|
25℃校準后測量誤差
| T=min≤T≤Tmax,TR=1mA
| -
| 0.5
| 1.5
| -
| 1
| 2
| ℃
|
校準后擴展區測量誤差
| T=Tmax
| -
| 2
| -
| -
| 2
| -
| ℃
|
非線性誤差
| TR=1mA
| -
| 0.3
| 1
| -
| 0.3
| 1.5
| ℃
|
表2LM135系列溫度傳感器電氣性能列表
| ||||||||
參數
| 條件
| LM135/235
| LM335
| 單位
| ||||
最小值
| 典型值
| 最大值
| 最小值
| 典型值
| 最大值
| |||
輸出電壓隨電流變化量
| 400uA≤TR≤5mA
| -
| 2.5
| 10
| -
| 3
| 14
| V
|
動態阻抗
| TR=1mA
| -
| 0.5
| -
| -
| 0.6
| -
| ℃
|
輸出電壓溫度系數
| T=min≤T≤Tmax,TR=1mA
| -
| +10
| -
| -
| +10
| -
| mV/℃
|
熱響應時間
| 靜態空氣中
| -
| 80
| -
| -
| 80
| -
| s
|
穩定性
| T=125℃
| -
| 0.2
| -
| -
| 0.2
| -
| ℃
|

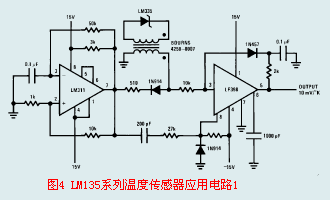

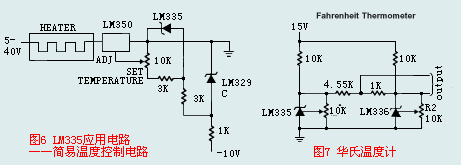

LM135,LM25,LM335應用電路
