LC振蕩電路除了哈特萊振蕩電路以外，考畢茲(Colpitz)振蕩電路也很普遍。在此針對考畢茲振蕩電路的工作原理原理，以及其主要應用之一的Dip Meter的制作提出說明。

Dip Meter主要用來做為頻率測試之用，尤其在高頻率的測試中非常有用。

考畢茲振蕩電路的原理

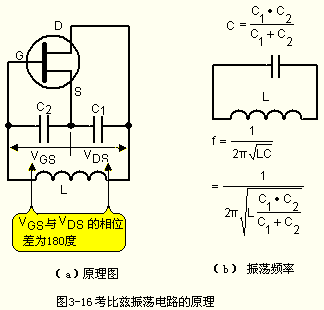

圖l 6所示的為考畢茲振蕩電路的原理圖。哈特萊振蕩電路是由2個串聯的線圈，得到相位差，而考畢茲振蕩是利用2個串聯的電容，以得到相位差。

(此為使用1個線圈，2個電容構成的基本電路。常用于VHF頻帶振蕩器上。)

電容器C1與C2為串聯。在此以其連接點為基準，檢討其相位，可以知道兩者的電壓相位差為180°。 由于此一連接點為FET的源極，VGS與VDS的相位差也相差180 °。因此，由FET所構成的放大器輸入信號與輸出信號的相差為180 °，總共相位差為360 °，也即是，反饋信號與輸入信號成為同相，產生了振蕩的條件。

在此，求出考畢茲振蕩電路的振蕩頻率。振蕩電路是由L，C1，C2的并聯電路所構成的。由于C1與C2為串聯，其合成電容量C成為C=C1·C2/(C1+C2）所以，振蕩頻率f成為

Dip Meter是什么?

dip meter主要用來測試電路振蕩頻率

以下說明利用考畢茲振蕩電路制作出Dip Meter的情形。

Dip Meter為單純的振蕩電路，其主要用途是做為諧振電路的諧振頻率測試或振蕩頻率測試。價格雖然便宜，但是，校正良好時，其精確度也不會太差。

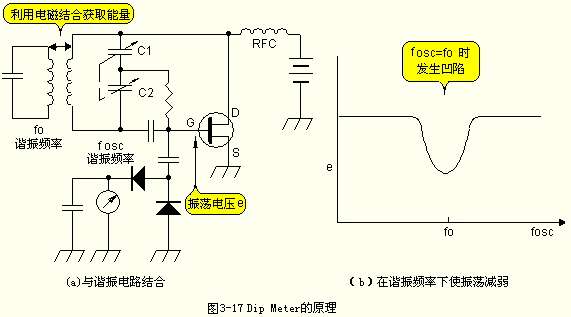

圖17所示的為利用Dip Meter測試振蕩頻率的方法。將所欲測試頻率的振蕩電路的線圈靠近Dip Meter的線圈，使Dip Meter的振蕩頻率改變。此時，如果使振蕩電路的振蕩頻率fo與Dip Meter的振蕩頻率fosc為一致時，諧振電路(振蕩電路)上會有諧振電流產生。此諧振電流是從Dip Meter的線圈利用電磁結合所取得的能量。

因此，Dip Mete r的諧振電路與對方的諧振電路產生蕩振電流，會使其諧振電壓下降。此一諧振電壓下降的頻率所在，便是對方諧振電路的諧振頻率。

Dip Meter的構成

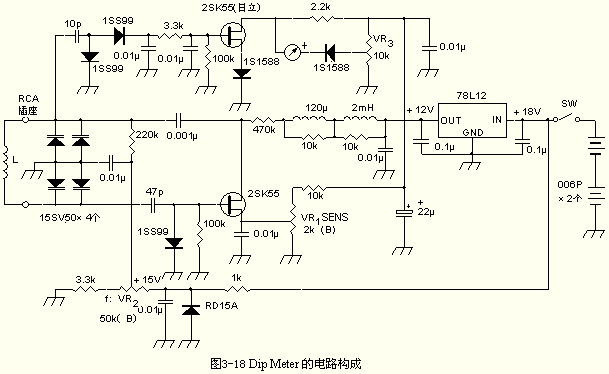

圖l8所示的為實際的Dip Meter電路圖。使用FET 2SK55做為振蕩電路，在閘極與接地間加入二極管做為振幅限制，使振蕩頻率變化時，也能保持一定的振蕩位準。二極管為使用Shottky二極管1SS 99。

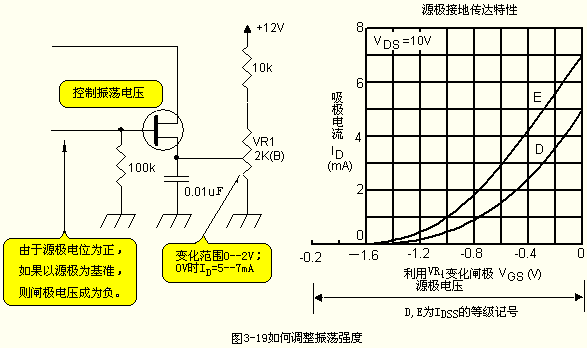

振蕩輸出為利用加在FET的正電壓而調整，此為調整VR1而控制振蕩電壓。

對于檢知Dip點(下沉點)用的振蕩電壓的變化，是由吸極取出信號而不是由閘極取出的。吸極信號經過lSS99做倍電壓檢波，再利用2SK55做直流放大，以提高DipMeter的靈敏度。
