MDS型電動機在水源井控制中的應用

MDS型電動機在水源井控制中的應用

利用最新的自動化技術對水源井進行監控，已越來越成為一種趨勢。一般的水源井監控采用PLC＋變送器實現的，主要監測的對象包括：



·水泵的三相電壓、三相電流，以及水泵的開停狀態。

·水泵的遠程開停控制。

·水源井的液位、出水管壓力和流量。



采用的變送器或傳感器包括：三相電壓變器、三個電流變送器、流量計、壓力變送器、液位傳感器。



采用MDS系列微型電動機保護＋變送器的水源井監控，主要監測的對象包括：



·水泵的三相電壓、三相電流、三相有功功率、三相無功功率、功率因數、積分電度、零序電流、互序電流等電參量

·水泵的開停狀態檢測。

·水泵的過電流保護、不平衡（負序過流）保護、接地（零序過流）保護、啟動時間過長保護、堵轉保護、反時限過負荷（熱過載）保護、欠電壓保護、過電壓保護、溫度保護、電動機熱模型保護、故障診斷。

·水泵的遠程開停控制。

·水源井的液位、出水管壓力和流量。

·可以在變頻環境下使用。



采用的變或傳感器包括：三相電流互感器、流量計、壓力變送器、液位傳感器。



比較兩種方案，后一種方案有以下諸多優點：



·由于采用先進的算法

直接測量不需要三相電壓變送器和三相電流變送器，降低成本。減少接線，便于安裝。

·功能強大，綜合的測量和保護功能保證水泵的可靠運行，。以及遠程維護。

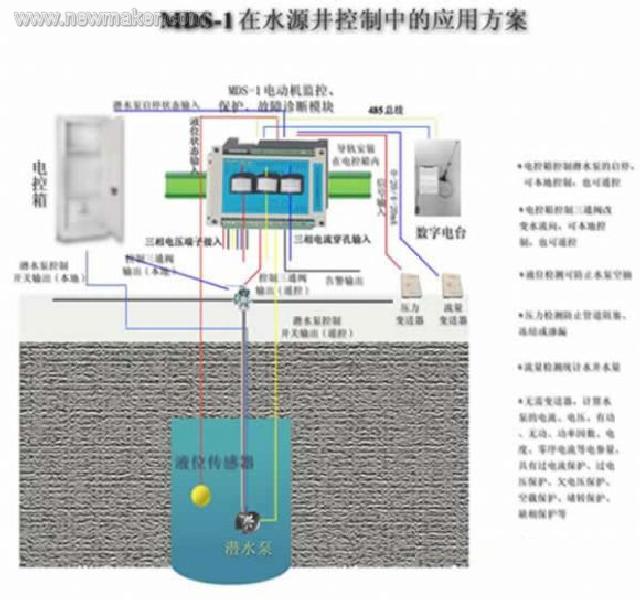

2 系統結構（以MDS－1為例）

3 MDS系列微型電動機保護功能簡介：



（1）．MDS-1 微機型電動機保護的功能



·不需要電壓、電流等變送器，三表法直接準確測量三相交流電壓、三相電流、三相有功功率、三相無功功率、頻率、功率因數、零序電流、負序電流、零序電壓、負序電壓、積分電度等電參量, 可以在變頻器環境下使用。

·具有3路獨立的開關量繼電器輸出，可以作為遙控、跳閘或者告警。

·6路開關量光隔輸入，也可以作為脈沖量輸入。

·2路直流輸入(0-20mA或0-5V),可以接各種變送器。

·兩路隔離232或485通信接口，支持MODBUS規約。

·FFT算法，可計算0－31次諧波。

·三相異步電動機的反時限過負荷（熱過載）保護、不平衡（負序過流）保護、啟動時間過長保護、堵轉保護、接地（零序過流）保護、欠電壓保護、過電壓保護。

·三相電動機轉子斷條、軸承損壞、絕緣監測等故障診斷功能。

·工作溫度：－20至70攝氏度

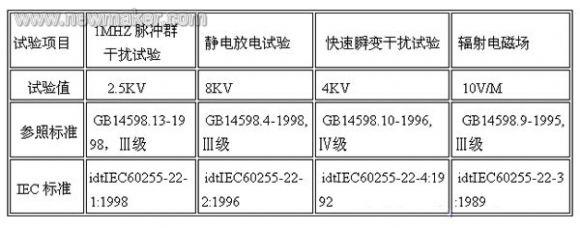

·EMC性能如下：

（2）．MDS-104微機型電動機保護的功能



·不需要電壓、電流等變送器，三表法測量準確測量三相交流電壓、三相電流、有功、無功、頻率、功率因數、零序電流、負序電壓等電參量，數據刷新速度100次/S。測量數據刷新25次/S,也可以接成兩表法使用，兩表法下無法進行負序保護

·具有4路獨立的開關量繼電器輸出，可以作為遙控、跳閘或者告警。

·6路開關量光隔輸入，也可以作為脈沖量輸入。

·4路隔離直流輸入(0-20mA或0-5V),可以接各種變送器；

·2路RS232/RS485通信接口，支持MODBUS規約。

·三相異步電動機的過電流保護、不平衡（負序過流）保護、接地（零序過流）保護、啟動時間過長保護、堵轉保護、反時限過負荷（熱過載）保護、欠電壓保護、過電壓保護、溫度保護、電動機熱模型保護、故障診斷等。

·線路三段過流速斷保護，反時限速斷保護，自動重合閘

·可以通過正序和負序電流的計算，了解當前電動機是正轉還是反轉，防止電網事故產生相序錯誤而導致的電動機燒毀。

·工作溫度：－40至70攝氏度

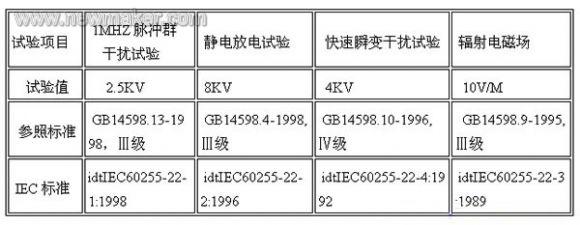

·EMC性能如下：

4 結束語



MDS系列微機型電動機保護已有兩千多套產品穩定運行于全國各地，包括水源井控制、抽油機控制等多種應用場合，是系統集成商的理想選擇。
